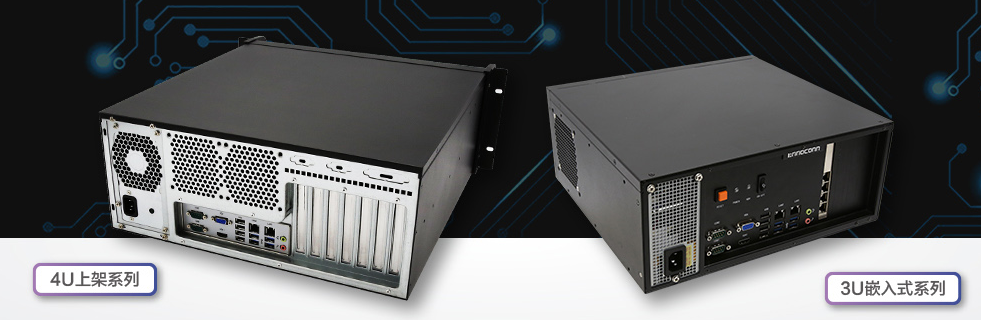

        嵌入式工控机箱内部结构：

硬盘架：光驱架:硬盘架一般分两种，一种是分拆式，一种是压卡式。品质优异的机箱一般都带金属弹簧防震功能；安装硬盘数量一般从4—15个；

底板：底板的规格有多种；主要以主板的规格来划分。普通的主板一般都可以安装；其中520MM以下长度的机箱是安装不了12”*13”的双至强大板的主板的，必须要520MM长度的机箱才能安装。

        压卡条：主要起固定作用。有安防监控的安装视频长卡，或者是工业CPU长卡时，必须要固定长卡，一面使用过程中出现晃动，不牢固等现象。

后槽的扩展：有7槽或14槽两种；14槽的背板主要的用途是安装多路视频卡，比如有些大型的监控系统，则要64路，或者128路时，必须要换成14槽的背板；

嵌入式工控机工控机箱的导热：散热结构的合理性是关系到计算机能否稳定工作的重要因素。目前较有效的机箱散热解决方案是利用互动散热通道结构散热：外部低温空气由机箱前部 120mm高速滚珠风扇和机箱两侧散热孔吸入进入机箱，经过硬盘架、南北桥芯片、各种板卡、北桥芯片，较后到达CPU附近，在经过CPU散热器后，热空气一部分从机箱后部的两个80mm高速滚珠排气风扇抽出机箱，另外一部分通过电源风扇排出机箱。机箱风扇采用滚珠风扇，其优点是风量大、转速高、发热少、寿 命长、噪音低，避免了过大的噪音，真正实现了“绿色”散热。
