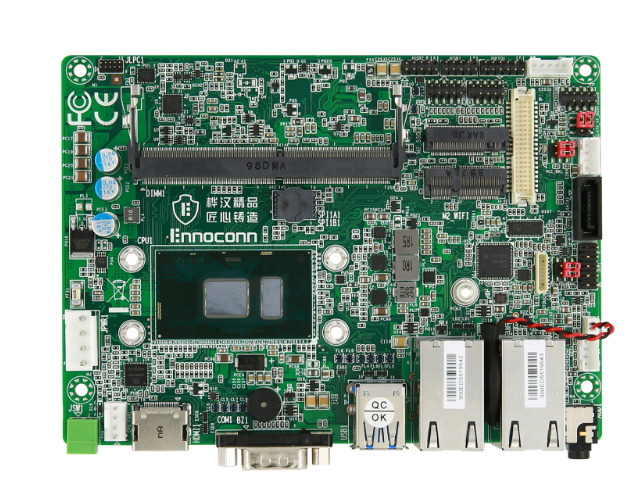

工业计算机中PCI插槽与PCI-E插槽的区别

工业计算机(工控机)基于PCI局部总线的PCI插槽，(PeripheralComponentInterconnection，周围部件扩展接口)的扩展插槽。它的颜色通常是乳白色，位于AGP插槽的底部，ISA插槽的顶部。其位置宽度为32位或64位，工作频率为33MHz，大数据传输率为133MB/sec266MB/32位)sec(64位)。可以插入显卡，声卡，网卡，内置Modem、ADSLModemodem、USB2.0卡，IEE1394卡，IDE接口卡，RAID卡，、电视卡，视频采集卡，以及其他类型的扩展卡。

PCI插槽是主板的主要扩展插槽，电脑几乎可以通过插入不同的扩展卡获得所有功能，是名副其实的“万能”扩展插槽。

目前主流视频采集卡一般采用PCI插槽和PCI-E插槽，这就需要主板上有配套的扩展插槽。下面我们来介绍一下PCI-E视频采集卡的PCI-E扩展插槽。因此，在使用视频采集卡和安装板卡之前，我们现在对主板和视频采集卡上的插槽有了清晰的认识。在主板上安装视频采集卡时，首先要确定你的计算机板是否有相应的剩余插槽。

目前配置的台式电脑主板都有固定的扩展插槽，直接连接到电脑的系统总线上。用户可以根据自己的使用情况增加声卡、显卡、视频采集卡等设备。视频采集卡是连接视频源和电脑的桥梁，所以采集卡的卡中有两个连接设备，一个是连接视频源的视频接口，如VGA接口、DVI接口、USB接口、1394接口等。连接电脑通常使用插槽系列或USB接口与主板连接，而板扩展插槽主要包括PCI插槽和PCI-E型插槽，ISA插槽，AGP插槽等。

PCI插槽

PCI【PedpherdComponentInterconnect】，中文是指周围部件的扩展接口，PCI插槽在主板中的颜色一般为乳白色。PCI插槽是基于PCI局部总线。(PedpherdComponentInterconnect，周围部件扩展接口)的扩展插槽，位于AGP插槽底部，ISA插槽顶部。

从结构上看，PCI是一级总线插入到CPU和原始系统总线之间，通过桥接电路对该层进行管理，并通过协调数据传输实现上下接口。管理器提供信号缓冲，可以在高时钟频率下保持高性能，适用于显卡、声卡、网卡、1394视频采集卡MODEM等设备的连接接口，工作频率为33MHz/66MHz。

在目前流行的台式机主板上，AXT结构的主板一般有5-6个PCI插槽，较小的MATX也有2-3个PCI插槽。如有必要，可以在计算机中安装多达10个符合PCI标准的扩展卡，可以插入显卡、声卡、网卡和内置Modem。、ADSLModemodem、USB2.0卡，IEE1394卡，IDE接口卡，RAID卡，、电视卡，视频采集卡，以及其他类型的扩展卡。

PCI插槽和PCI视频采集卡卡

133MB/s的传输速率一般用于普通声卡、百兆网卡、Modem卡等扩展设备。该设备的金手指特征一般与PCI插槽相对应(长-短)，而部分PCI显卡、千兆网卡、磁盘阵列卡、USB2.需要较高带宽的PCI设备，如0或1394视频采集卡、VGA视频采集卡等，一般可采用266MB/s带宽，其特点是金手指一般为三段(短-长-短)。

PCI插槽是主板的主要扩展插槽，目前电脑几乎可以通过插入不同的扩展卡获得所有的外部功能。

例如，研华科技工控机采集卡采用PCI插槽：

早期PCI总线，工作频率为33MHz，大数据传输率为133MB/sec266MB/32位)sec(64位)。由于PCI总线带宽有限，大部分输入/输出设备，如声卡、网卡、1394采集卡等，绰绰有余，但性能越来越强的显卡无法满足其需求。目前，32被广泛使用-bit、33MHz或者32-bit、PCI总线66MHz，PCI-X插槽64bit多用于服务器产品。

PCI-E插槽

PCI-PCI是E的全称-Express，Express意味着高速，特别快。目前，它是一个新的总线和接口标准，已经完全取代了上一代的PCI和AGP插槽，而且它仍然具有很大的发展潜力。PCIExpress也有多种规格，从PCIExpress1X到PCIExpress16X，可以满足低速设备和高速设备在当前和未来一定时间内的需求。传输率为2.5，PCIExpress1.1GB提升到5GB//ss；当前PCI-E2支持主流显卡接口.0。

因为PCIExpress是基于现有的PCI系统，所以现有的PCI系统可以转换为PCIExpress，而无需修改物理层。PCIExpress只是南桥的扩展总线，与操作系统无关，因此也保证了PCI与原有PCI的兼容性，即PCIExpress接口在主板上长期与PCI接口共存，这也给用户的升级带来了便利。

PCI-E工作原理

与PCI和早期计算机总线的共享并行架构相比，采用了目前业内流行的点对点串行连接。每台设备都有自己的*连接，不需要向整个总线索要带宽，可以将数据传输率提高到非常高的频率，从而达到PCI无法提供的高带宽。与传统的PCI总线相比，单向传输只能在一个时间段内实现。PCI-E的双单工连接可以提供更高的传输速率和质量，它们之间的差异与半双工和全双工相似。

PCI-E总线

PCI-根据总线位宽，E插槽可分为X1。、X4、X8和X16，而X2模式将用于内部接口而不是插槽模式。PCI-为了满足不同系统设备对数据传输带宽的不同需求，E规格从一个通道连接到32个通道，具有很强的伸缩性。另外，较短的PCI-E卡可以插入较长的PCI-E插槽，PCI-E接口还可以支持热拔插，这也是一个很大的飞跃。PCI-EX1的250MB/秒传输速度已能满足主流声效芯片、网卡芯片和存储设备对数据传输带宽的需求，但远远不能满足图形芯片对数据传输带宽的需求。所以PCI-E接口位宽为X16，用于替代AGP接口，可以提供5GB/s的带宽，即使在编码上有损耗，也可以提供大约4GB/s的实际带宽，远远超过AGP8X的2.1GB/s带宽。

PCIExpress接口接口

PCIExpress接口的每个针脚都可以比传统的I/O标准获得更多的带宽，从而降低PCIExpress设备的生产成本和体积。PCIExpress可以为带宽渴求应用程序分配相应的带宽，大大提高中心处理器（CPU）和图形处理器（GPU）它们之间的带宽。

PCI-高清晰度VGA采集卡

TC2102VGA采集卡在VGA采集卡系列产品中，是一种全新的PCI-EVGA视频录播采集卡，可以支持一机多卡，一个PCI-E插槽可以实现VGA信号+二路D1视频信号的高清逐行采集。图像缓存采用256MB/64bitDDR2内存芯片，带宽高达2GB/s。
