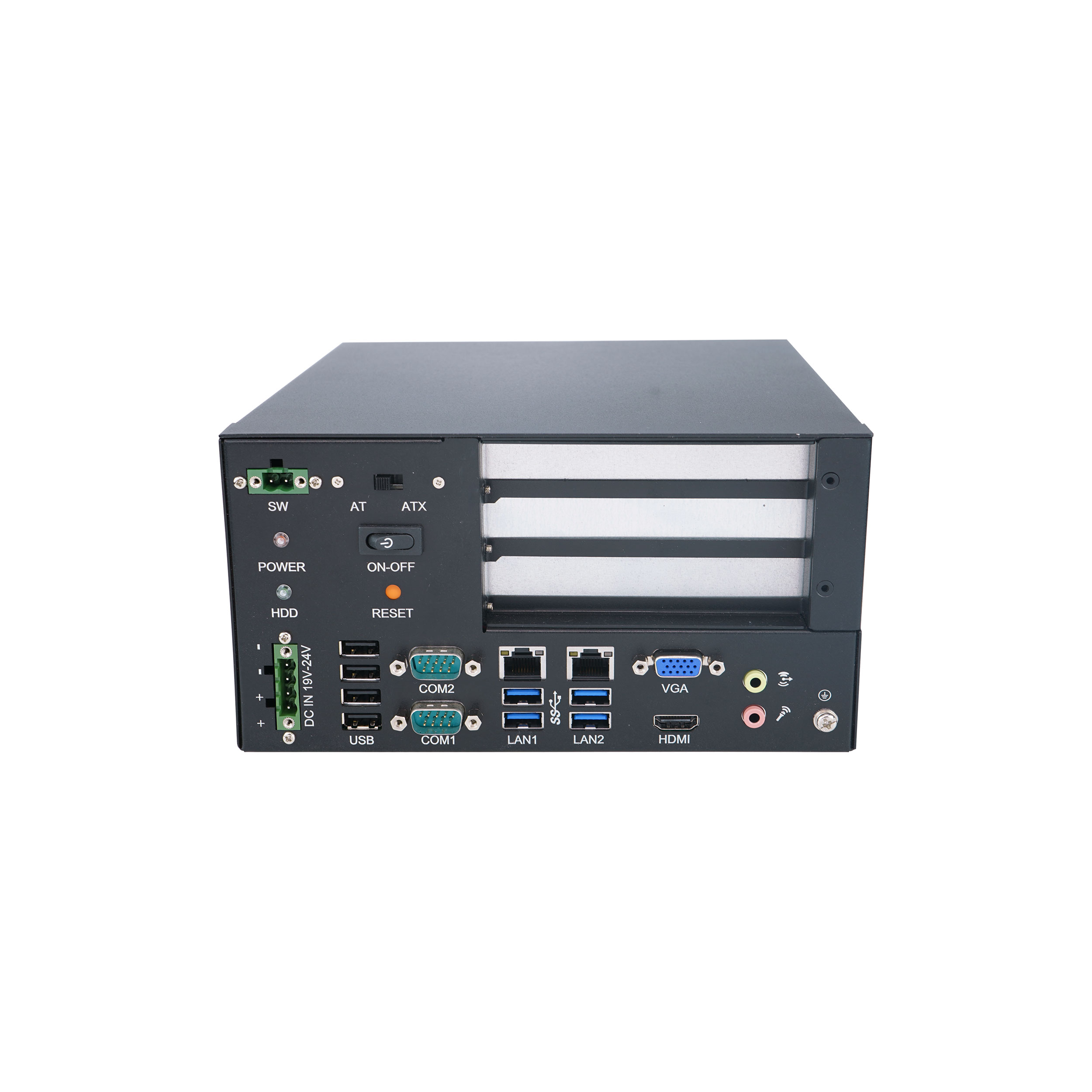

工控机CPU常见故障及处理

作为工控机的运算处理单元，CPU相当于工业控制机的大脑。CPU的重要性不言而喻。以下是对CPU故障及处理方法的详细说明。CPU常见故障如下:故障一：CPU主频异常

举例：有一台工业控制机的CPU是AthlonXP1600+，BIOS开机后显示为1050MHz，但是正常的AthlonXP1600＋应为10.5倍频×外频l33MHz＝主频1400MHz。BIOS中发现外频最大只能设置为129MHz，打开工控机箱检查发现主板DIP开关调整为100MHz外频，因此将其调整为133MHz外频；开机后黑屏，CPU风扇正常运转。重复几次都是这样，后来主板上的DIP开关全部调整为Auto，默认情况下，系统自检仍然是1050MHz。怀疑内存和显卡等不同步，将内存CAS从2改为2.5，仍不能正常进行自我检查；将AGP显卡从4X恢复到2X模式。

由于显卡版本较旧，默认AGP工作频率为66MHz(在100MHZ下，PCI工作频率为100MHz)÷3=33.3MHz,PCI是AGP×2=66.6MHz，AGP在133MHz外频下的频率为133M3÷3×2=88.7MHz)，而且AthtonXP使用的是133MHz外频，导致AGP的工作频率随即提高到88.78.7MHz。因此，显示器的黑屏是显卡造成的，在降低显卡工作频率后，系统恢复正常。

故障二：CPU转接卡造成的故障

工业控制机启动后，常在显示显卡信息、工业控制主板BIOS信息或检测内存时死机，喇叭无报警声。

分析和处理首先使用KV3000检查，但没有发现病毒。重新拉出插板卡后，有时可以启动，怀疑是板卡、插槽等接触不良；但是故障越来越频繁，最后根本无法启动，所以考虑到硬件故障的可能性。显卡和内存可以用于其他工业控制机器，因此显卡和内存没有故障。以最小系统模式(主板、内存、显卡、显卡、CPU）启动时，故障仍然存在，排除了硬盘、光驱等设备故障的可能性；最后，只剩下CPU了。发现CPU通过转接卡插入SLOTI的插槽，将CPU换成另一个工控主板，这是一台Socket370插槽的电脑。不需要转接卡，插入CPU启动一切正常。这是转接卡的问题！更换转接卡后，故障消失。

故障3：CPU引脚折断

CPU是一种非常精致的工业控制机配件，由于运输和维护不当，可能会折断引脚。虽然其内部电路完好无损，但因不能使用而被判处“死刑”。但是如果有更好的焊接技术，也可以焊接CPU的断脚。先准备一个20W的烙铁，把烙铁头磨尖，方便焊接；还要注意烙铁的良好接地。如果没有接地，只能在拔下烙铁插头后用余热焊接，否则CPU有被感应电荷击穿的危险。

方法一引脚焊接法

(1)将CPU断脚表面刮掉，用焊料和松香快速上锡，将焊料均匀地附着在断脚处。

(2)用同样的方法刮掉CPU的脚(如果丢失了，可以用大头针和电子元件的引脚代替)。

(3)将CPU用双面胶固定在桌面上，左手用镊子夹住断脚，使上锡的一端与CPu断脚相连，右手用电烙铁快速将两者焊接在一起。可以多使用松香，使焊点细小光滑。

(4)小心地将CPU插入CPU插座中。若无法插入，可用刀片仔细修剪焊接部位。

方法二直接连接法

(1)取30cm长、直径约0.2mm的漆包线，用与上述方法相同的方法将其一端焊接在CPU的断脚处，要求焊点平整、小巧。

(2)将CPU插入CPU座，使漆包线从两者之间的缝隙中产生。

(3)仔细观察主板CPU座椅的背面，发现有很多排成一排的小焊点，与CPU的引脚相对应，找到与断脚相对应的焊点，仔细焊接漆包线的另一端。注意尽可能短的漆包线，减少外界干扰。

故障四：工控机不断重启。

故障现象一次错误地去掉了CPU散热器的扣子。后来按原样把扣子安装回散热器。风扇重新安装，加电评估。结果，工业控制机一启动，就自动重启。检查其他部件没有问题。根据常规经验，应该是散热部分的问题。可能是工业控制主板检测到CPU过热，自动保护。但是反复检查导热硅脂和散热器没有问题，重新安装或重新启动。但是更换散热风扇后，一切正常。

显然，故障分析散热器有问题。经过反复对比，我们终于发现扣件方向是反向安装的。结果散热器与CPU核心部分接触有缝隙，导致CPU过热，工业控制主板检测CPU过热，重启保护。随着工艺和集成度的不断提高，CPU核心加热已经成为一个严重的问题，因此目前的CPU对散热风扇的要求越来越高。安装散热风扇不当造成的问题相当普遍和频繁。如果使用Core系列带K可以超频的CPU，请选择质量过硬的CPU风扇，并注意。
