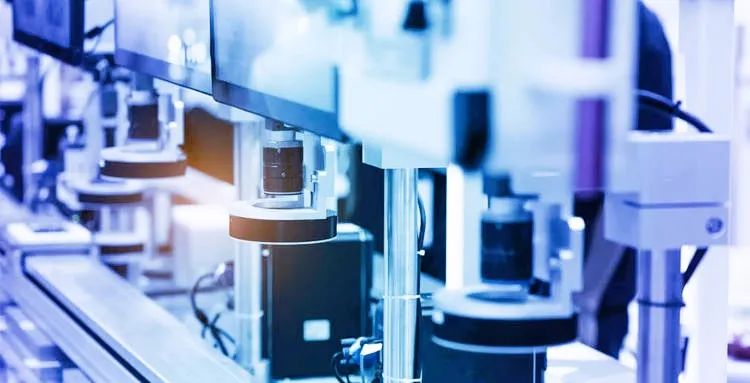

机器视觉在现代社会中扮演着不可或缺的角色。在制造领域,机器视觉通常用于对物品的外观检测、缺陷检测等。检测要求不同,对检验设备的需求也不同。
当企业需要对大量图像和视频进行分析处理时,对设备在数据运算、图形处理、功能扩展等方面的要求就会提高。此时,需要更强算力、更大内存容量、更快数据传输、更多扩展功能的高性能工业主板作为支撑。

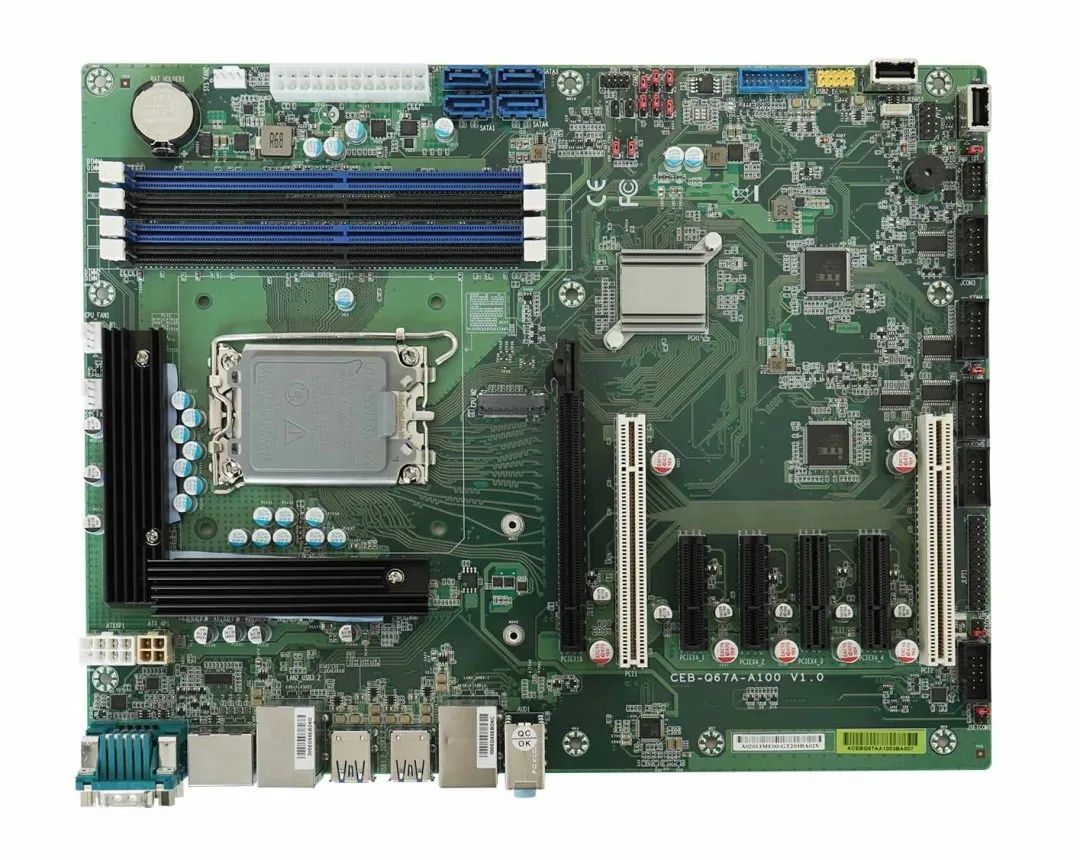

桦汉科技搭载Intel®12/13代高性能处理器的ATX主板CEB-Q67A-A100,支持丰富的IO功能和多个可扩展PCIe&PCI插槽,具备处理大量高分辨率图像数据的能力,满足各种图像处理和分析、运动控制等任务需求,成为工控机在视觉检测应用上的首选。
案例背景
作为手机的重要组成部分,手机玻璃盖板的好坏直接影响着设备整体质量和消费者使用感受。但在制造过程中,手机玻璃盖板容易受到原材料特性、加工设备、人工操作及运输等复杂因素的影响,表面出现划伤、崩边、凹凸点、麻点、毛丝、灰尘等缺陷。
这些缺陷非常细微,最小缺陷宽度可达20μm,肉眼在几秒的时间内难以完全检出。随着机器视觉的发展,手机玻璃盖板检测也迎来了技术革新。
客户需求
高运算能力
4个PCIe x4插槽,1个PCIe x16插槽
长时间稳定工作

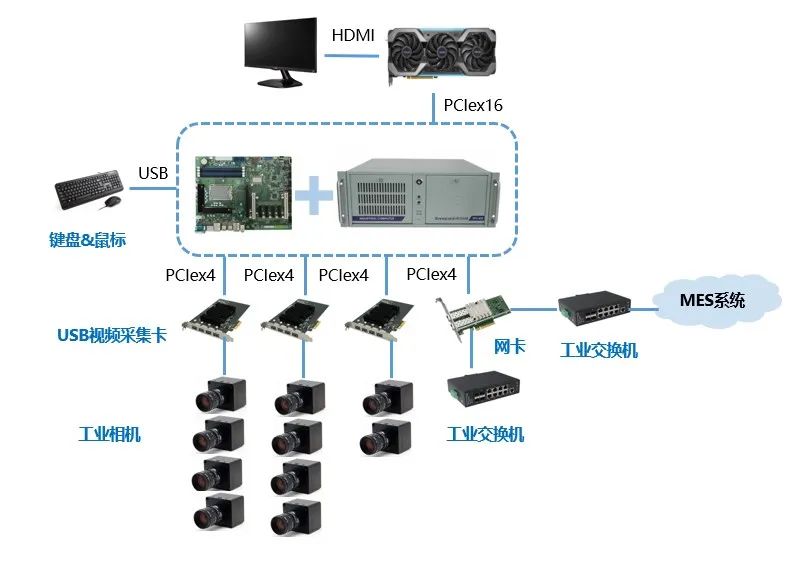

运行原理
3张PCIe x4插槽上接USB视频卡,连接多个高清高像素线阵相机,配合特殊组合的LED光源以及光源控制器,同时对数块玻璃盖板进行检测,可一次获取多张不同光源不同角度的盖板影像;通过EnnoMV视觉检测软件(点击查看)对图像进行比对分析和处理,从而检测出关键特征和缺陷,并将不良品和良品分开导入下一个工位;
1张PCIe x4接万兆双口网卡,其中一个网口通过网线连接到现场交换机,与同一工位上的其它工控机进行数据交换;另一个网口通过交换机连接到MES系统,和其它工位的工控机进行数据交换、传输及数据保存。
1张PCIex16插槽接显卡,做图像算法处理。
PCIex16显卡HDMI连接显示屏,USB连接键盘和鼠标,方便调试和监控整个系统的运行状态。

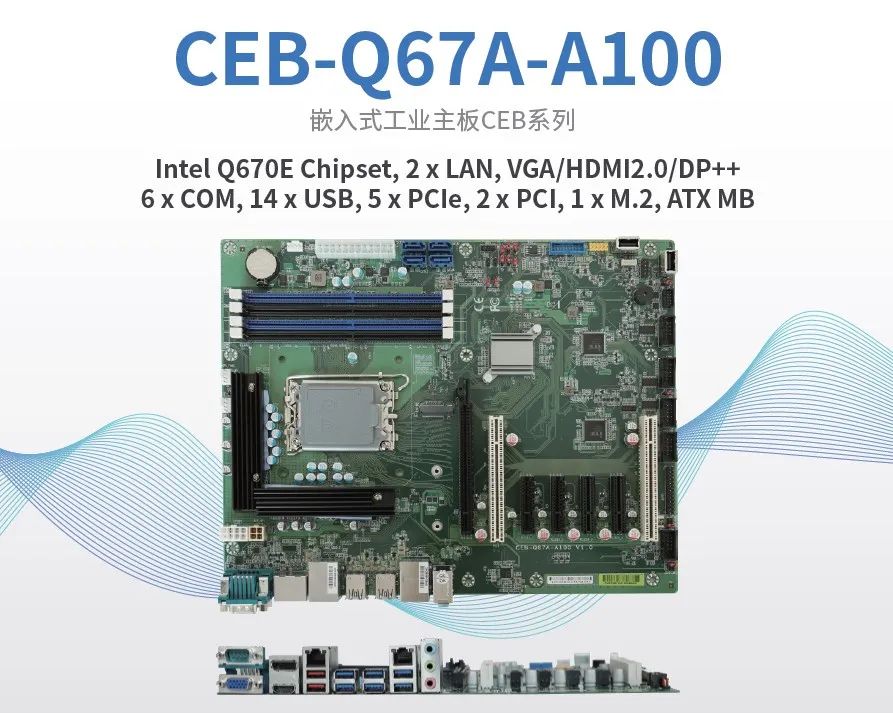

产品特性
CEB-Q67A-A100搭载Intel®12/13代酷睿 i9/i7/i5/i3/奔腾®/赛扬®处理器及Q670E芯片组。先进的制程技术和架构设计提供了强大的计算能力,使其在处理复杂的数据运算和图形渲染时具有更高的效率。
此外,CEB-Q67A-A100还支持4个SATA3.0高速存储,RAID0/1/5/10以及M.2 NVME SSD存储,以满足不同用户的需求。
产品支持双通道4插槽 DDR4 2400/ 2666/ 2933/ 3200MHz,内存容量最高可达128GB,这意味着更大的缓存空间,以支持大规模图像和视频的处理需求。同时,高速DDR4内存也减少了数据传输和读写的时间,进一步提高整体性能。
此外,CEB-Q67A-A100还支持4个SATA3.0高速存储,RAID0/1/5/10以及M.2 NVME SSD存储,以满足不同用户的需求。
集成丰富的IO及扩展接口

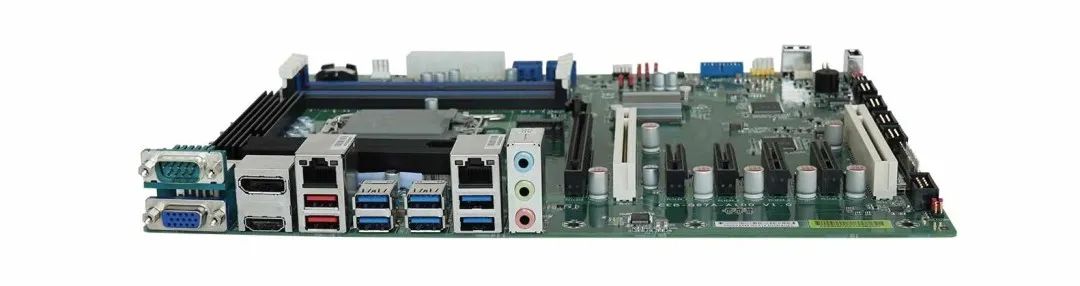

扩展性方面,CEB-Q67A-A100配备了2个千兆网口、6个COM端口以及14个USB端口,方便与其他设备连接,实现数据的快速传输。
支持1 x PCIe4.0 X16 (X16 )、3 x PCIe4.0 X4 (X4 )、1 x PCIe3.0 X4 (X4 )、2个PCI插槽,用户可根据需求选择不同类型的扩展卡进行连接。
支持VGA、HDMI2.0和DP++显示接口,可实现三屏异显,满足不同场景的视觉需求。
匠心品质与工业级设计
CEB-Q67A-A100不仅在性能上引领潮流,做工上也保持了桦汉一如既往的匠心品质。产品采用ATX标准母板规范设计,尺寸为304.8 x 244 mm。用料扎实可靠,具有较好的兼容性、稳定性和可靠性。
产品适配桦汉多款机箱,如拥有高性能、多串口、多扩展等特点的4U上架式机箱——IPC420(点击查看)等。
支持Windows 10 (64bit)、Windows 11 (64bit)、Linux操作系统,可在0℃~60℃的环境下稳定运行,适用于各种工业应用场景。
