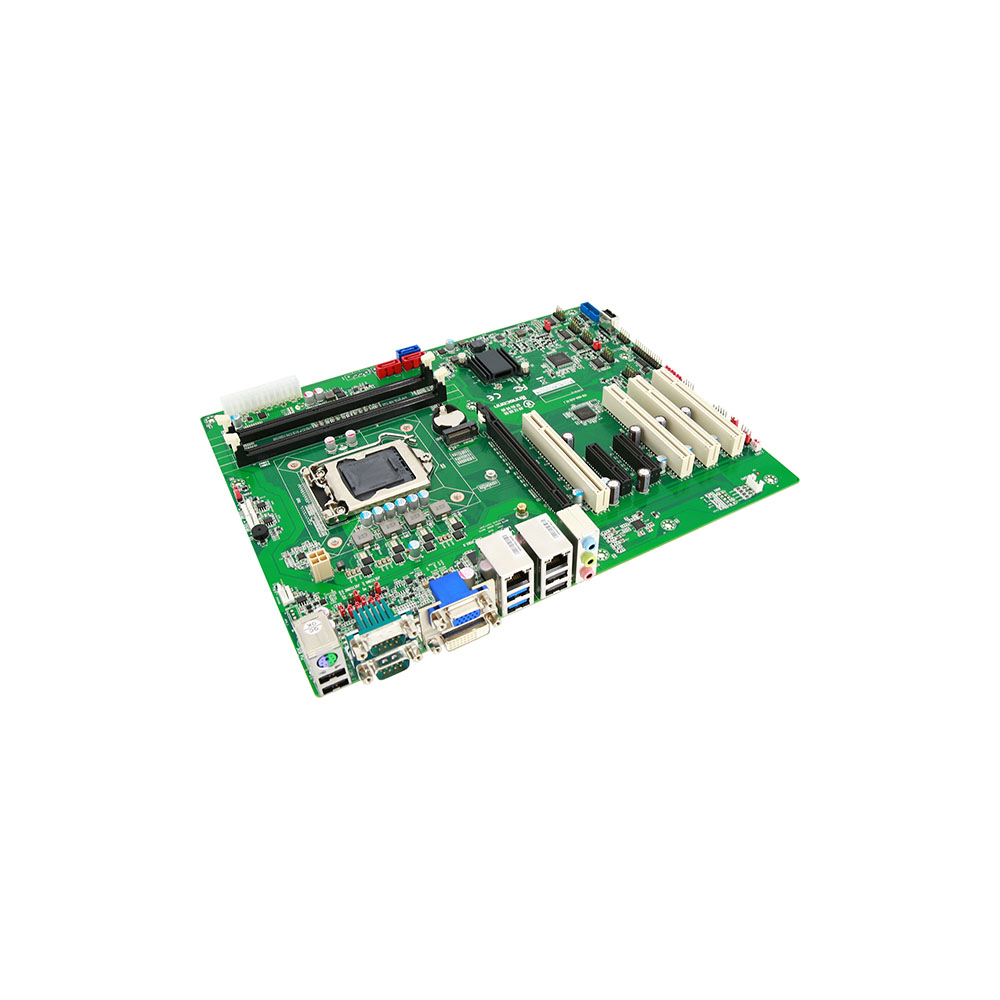

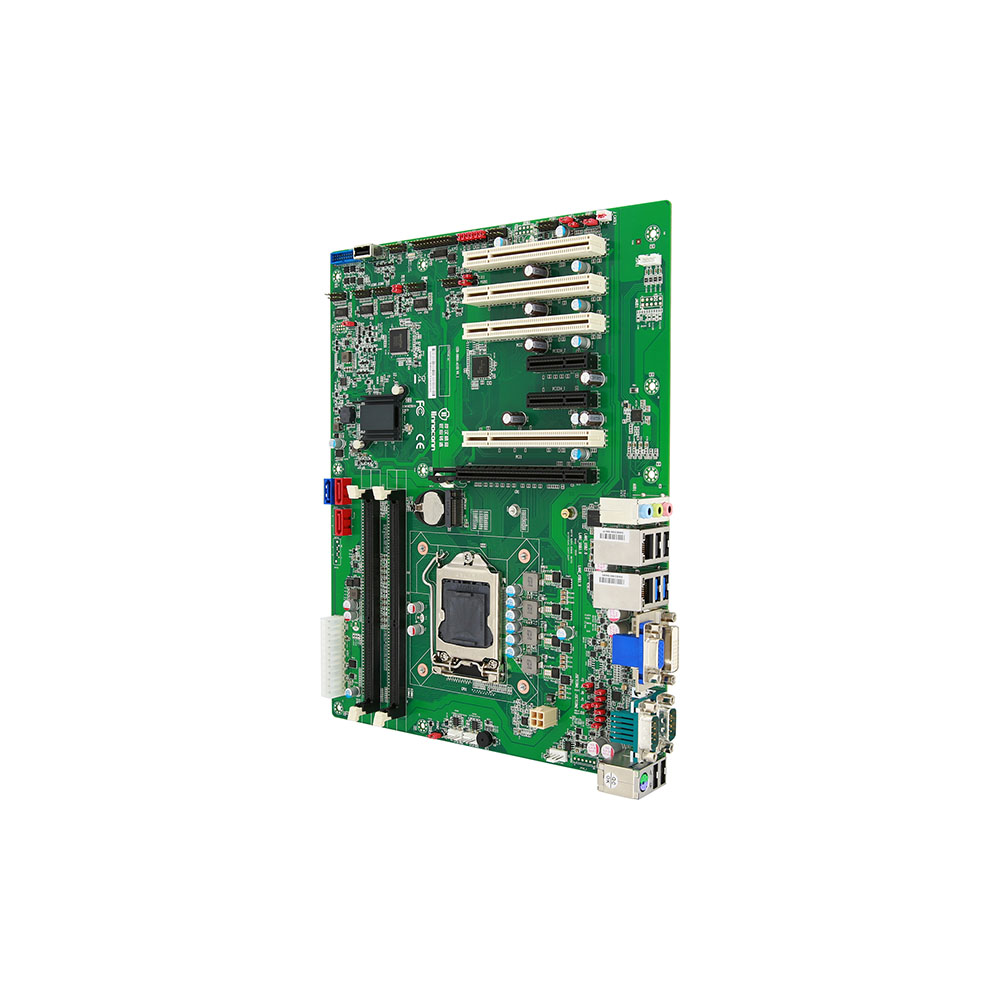

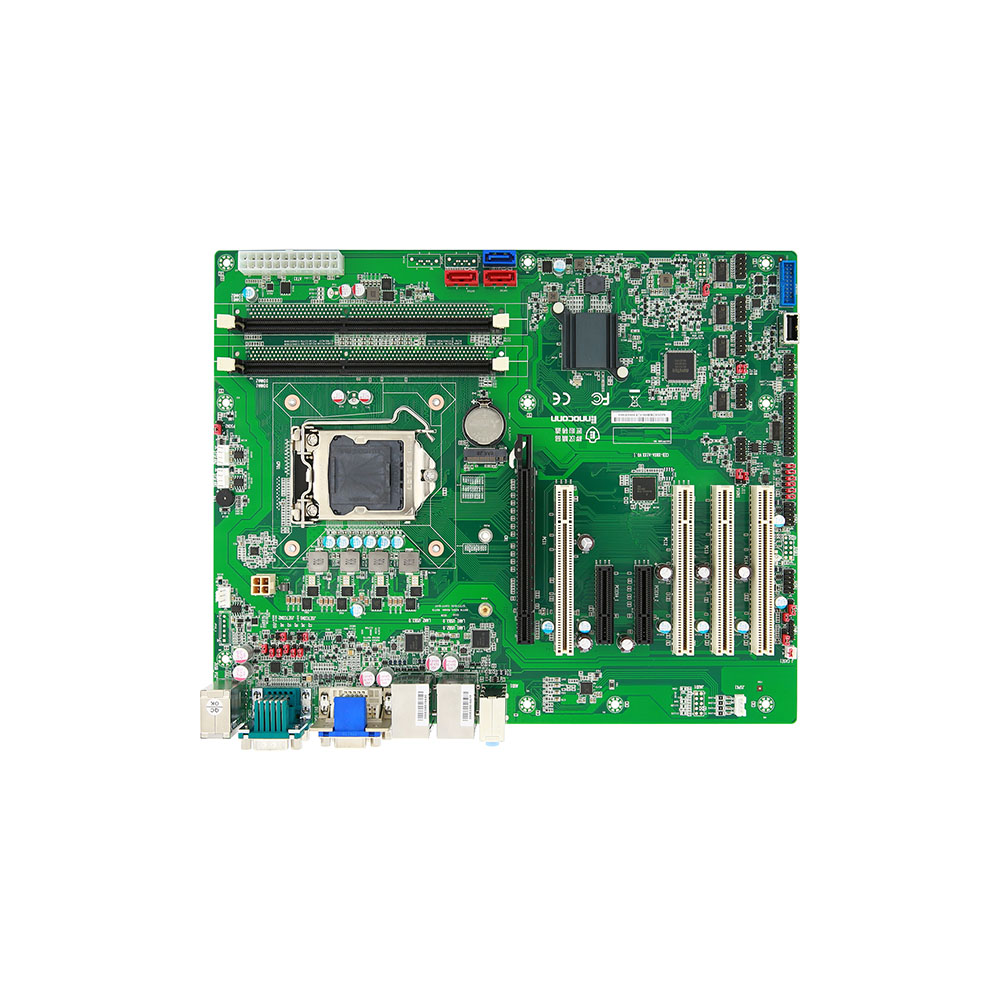

ATX工业主板 CEB-H81A-A100

Intel^{^®}4代酷睿 i7/i5/i3/奔腾^{^®}/赛扬^{^®}处理器, 功耗最高支援到95W
双通道 DDR3(1.5V)1333/1600MHz, 高达16GB
支持VGA 和 DVI-D 独立双显
支持双Intel GbEs, SATA3.0, USB3.0, 16位 GPIO
支持2个RS-232/422/485和2个RS232/485和2个RS232串联端口
海岸线USB端口支援USB SR Pro
1个PCIe X16 和2个PCIe X4 (X1 link), 和4个PCI 扩展口, 和M.2 2242/2280 (SATA3.0 signal)

产品介绍
详细参数
产品型录
驱动程序

产品介绍：

Intel H81 Chipset, 2 x LAN, VGA/DVI-D, 6 x COM, 10 x USB, 3 x PCIe, 4 x PCI, M.2, ATX MB

处理器 Processor	Intel^®4th Core ™ i7/i5/i3/Pentium^®/Celeron^® Processor, LGA1150 Socket, TDP up to 95W
芯片组 Chipset	Intel^® H81
内存 Memory	Dual Channel, 2 x U-DIMM Slot, DDR3 (1.5V) 1333/1600MHz, up to 16GB
存储 Storage	2 x SATA2.0, 1 x SATA3.0, 1 x M.2 (SATA3.0 signal) 2242/2280
显示 Display	Intel^® HD Graphics
网口 Ethernet	2 x Intel^® i211AT GbE (10/100/1000 Mbps)
音频 Audio	Realtek^® ALC269 HD Audio codec, supports 2.1-channel
BIOS	AMI UEFI BIOS

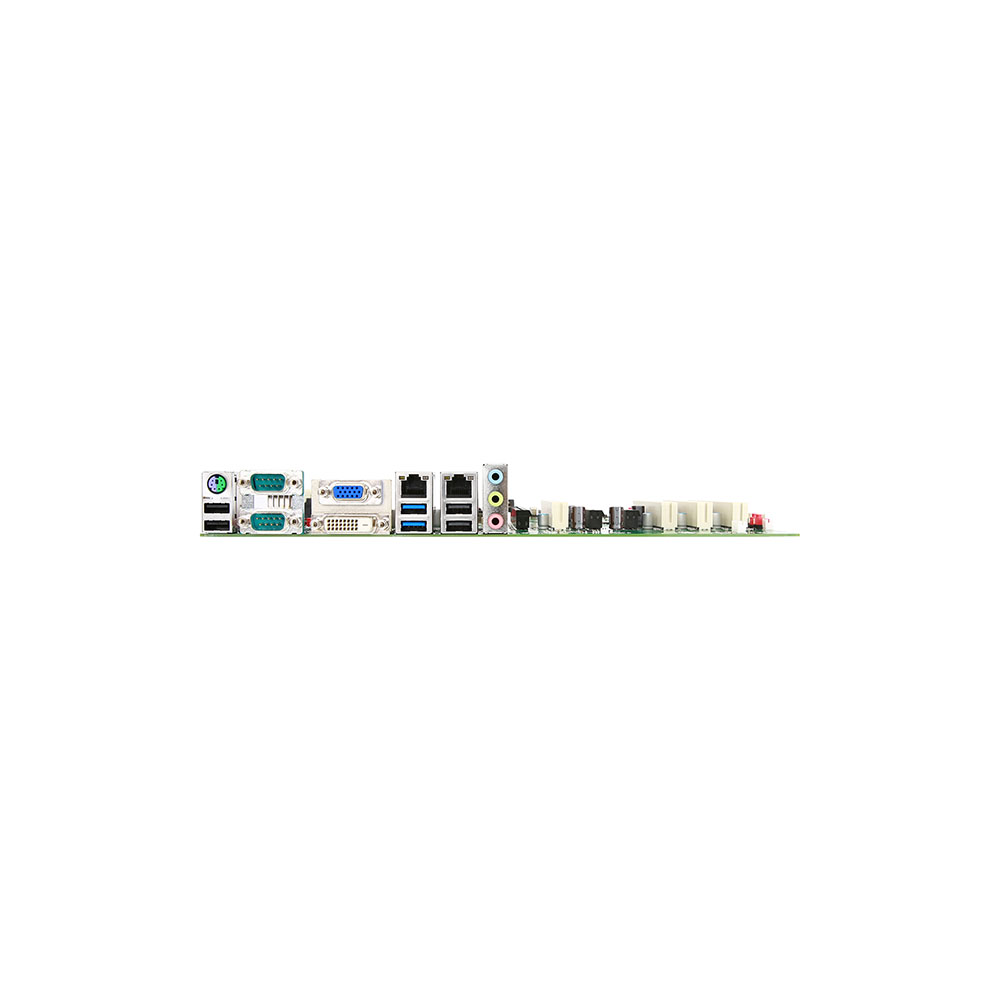

外部接口 Rear I/O	1 x DVI-D: max resolution up to 1920 x 1200@60Hz 1 x VGA: max resolution up to 1920 x 1200@60Hz 4 x USB2.0, 2 x USB3.0 2 x RJ45 2 x RS232/422/485 (with auto flow control) 1 x PS2 (Mini-DIN-6)
内部接口 Internal I/O	2 x RS232/485 2 x RS232 4 x USB2.0 (Type-A share USB signal with one USB2.0) 1 x 16 bit GPIO 2 x SATA2.0 1 x SATA3.0 1 x LPT 1 x TPM2.0 (optional)
扩展接口 Expansion	1 x PCIe X16 2 x PCIe X4 (X1 link) 4 x PCI 1 x M.2 2242/2280 (SATA3.0 signal)
信赖平台模块 TPM	Nuvoton TPM1.2(Reserve default not onboard,MOQ needed)
环境 Environment	操作温度 Operation Temp.: 0℃ ~ 60℃ 存储温度 Storage Temp.: -40℃ ~ 85℃ 操作湿度 Operation Humidity: 5% ~ 95%, 非凝结状态 Non-condensing 存储湿度 Storage Humidity: 5% ~ 95%, 非凝结状态 Non-condensing
电源输入 Power Input	ATX
尺寸 Dimensions	304.8 x 244 mm (12" x 9.6")
操作系统 OS	Windows/7/8.1/10, Linux
