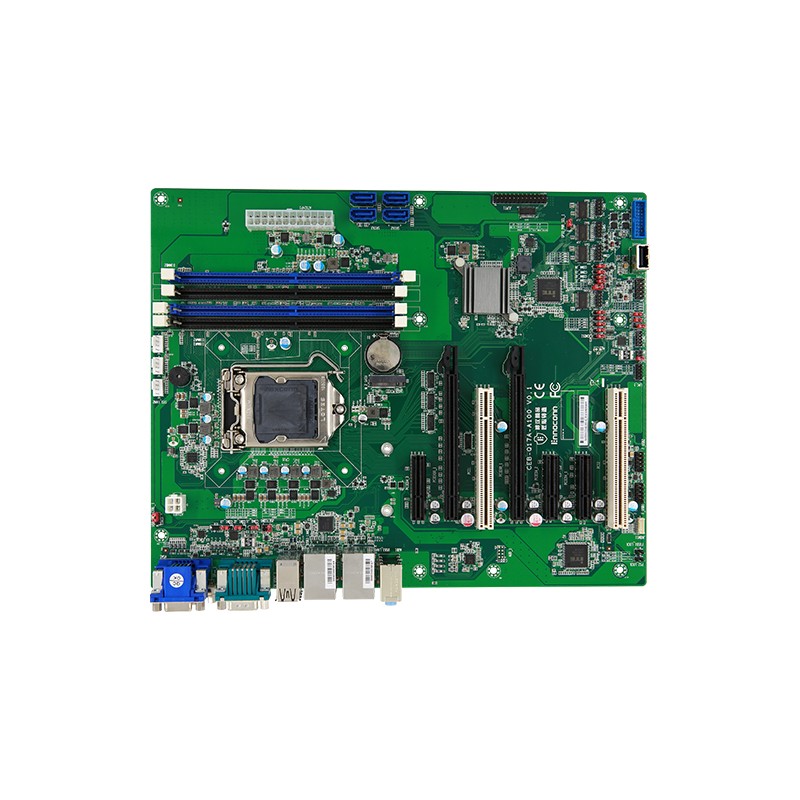

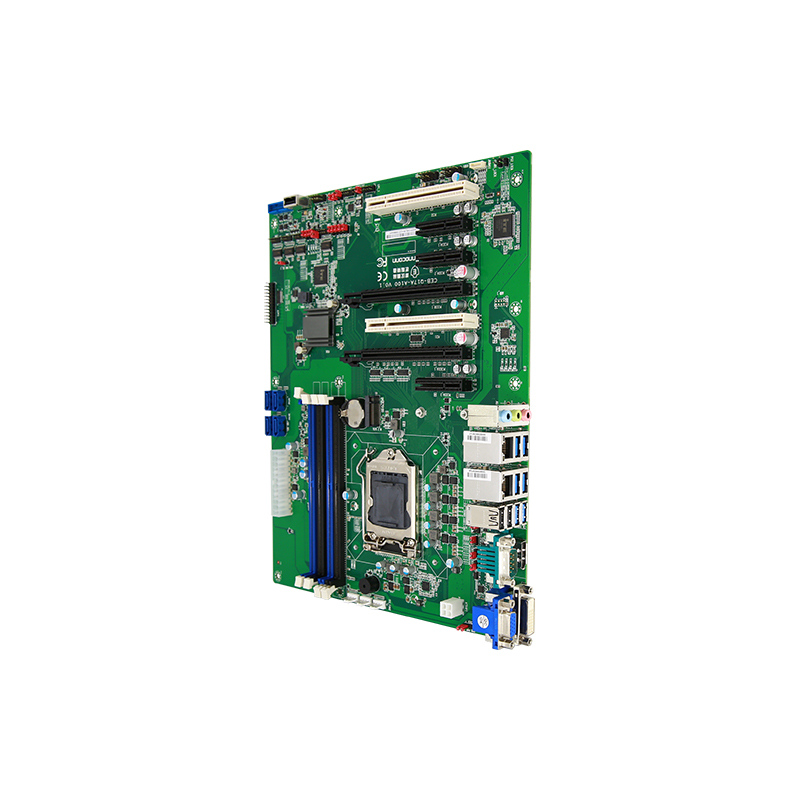

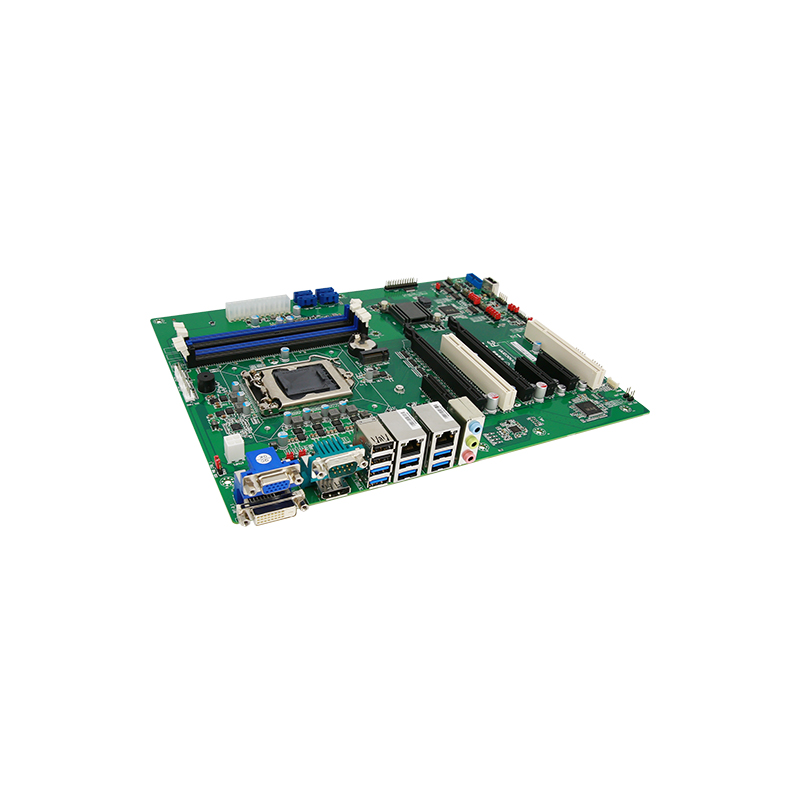

ATX工业主板 CEB-Q17A-A100

Intel^{^®} 6/7代酷睿 i7/i5/i3/奔腾^{^®}/赛扬^{^®}处理器, 功耗最高支援到95W, 支持intel vPro
双通道4插槽 DDR4 2133/2400MHz, 高达64GB
支持VGA, DVI-D, DP++ 3屏异显
支持双Intel GbEs, USB3.0, 16位GPIO
支持4个SATA3.0, RAID0/1/5/10
支持2个RS-232/422/485和2个RS232/485和2个RS232串联端口, 5V/12V电压输出
海岸线USB端口支援USB SR Pro技术
2个PCIe x16 (Gen3)和3个PCIe X4 (X4 link), 2个PCI 扩展口, 和M.2 (SATA3.0或PCIe 3.0 x1 NVME) 2242/2280
支持PS/2和前面板USB Port一键锁定功能

产品介绍
详细参数
产品型录
驱动程序

产品介绍：

IIntel Q170 Chipset, 2 x LAN, VGA/DVI-D/DP++, 6 x COM, 13 x USB, 5 x PCIe, 2 x PCI, M.2, ATX MB

处理器 Processor	Intel^® 6th/7th Gen Core ™ i7/i5/i3/Pentium^®/Celeron^® Processor, LGA1151 Socket, TDP up to 95W
芯片组 Chipset	Intel^® Q170
内存 Memory	Dual Channel, 4 x U-DIMM Slot, DDR4 2133/2400MHz, up to 64GB
存储 Storage	4 x SATA3.0, 1 x M.2 2242/2280 (SATA3.0/PCIe3.0 supported)
显示 Display	Intel^® HD Graphics
网口 Ethernet	1 x Intel^® i219-LM GbE, 1 x Intel^® i211-AT (10/100/1000 Mbps)
音频 Audio	Realtek^® ALC269 HD Audio codec, supports 2.1-channel
BIOS	AMI UEFI BIOS

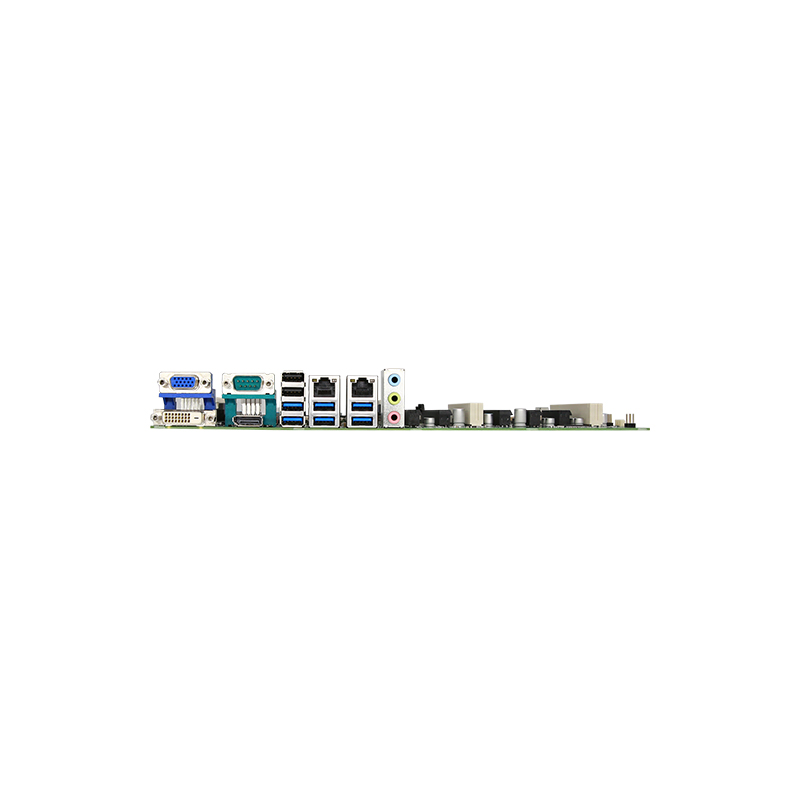

外部接口 Rear I/O	1 x DVI-D: max resolution up to 1920 x 1200@60Hz 1 x VGA: max resolution up to 1920 x 1200@60Hz 1 x DP++: max resolution up to 4096 x 2304@60Hz 2 x USB2.0, 6 x USB3.0 2 x RJ45 1 x RS232/422/485 (with auto flow control) 1 x Line-out, Line-in, Mic-in
内部接口 Internal I/O	1 x RS232/422/485 2 x RS232/485 2 x RS232 5 x USB2.0 (Type-A share USB signal with one USB2.0) 1 x 16 bit GPIO 4 x SATA3.0 1 x PS/2 (for Keyboard and Mouse) 1 x LPT
扩展接口 Expansion	2 x PCIe X16 (Gen3, 1 x 16 or 2 x 8 link) 3 x PCIe X4 (X4 link) 2 x PCI 1 x M.2 2242/2280 (SATA3.0/PCIe3.0 supported)
信赖平台模块 TPM	Nuvoton TPM1.2
环境 Environment	操作温度 Operation Temp.: 0℃ ~ 60℃ 存储温度 Storage Temp.: -40℃ ~ 85℃ 操作湿度 Operation Humidity: 5% ~ 95%, 非凝结状态 Non-condensing 存储湿度 Storage Humidity: 5% ~ 95%, 非凝结状态 Non-condensing
电源输入 Power Input	ATX
尺寸 Dimensions	304.8 x 244 mm (12" x 9.6")
操作系统 OS	6th Gen CPU : Windows7/8/10, Linux 7th Gen CPU : Windows10, Linux
