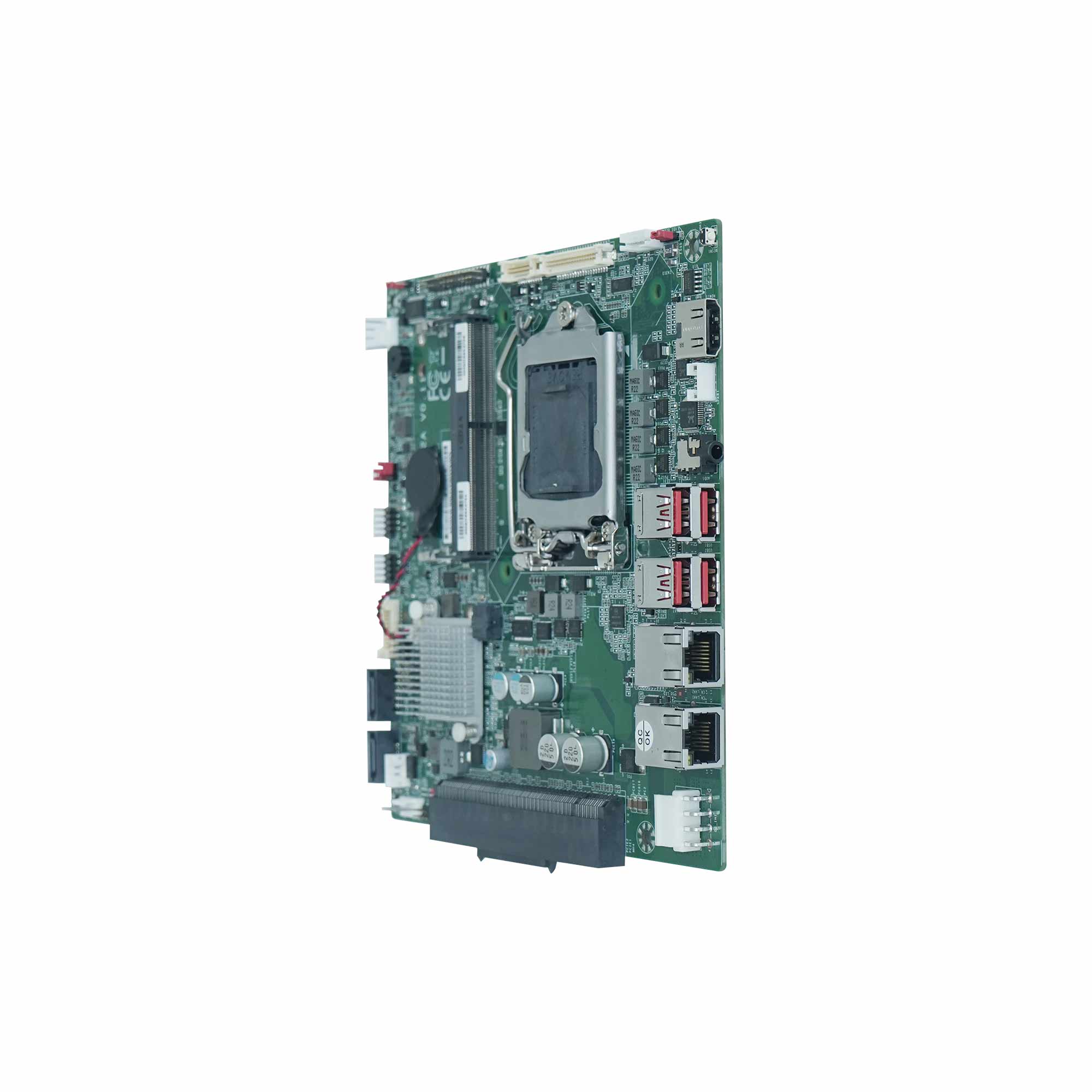

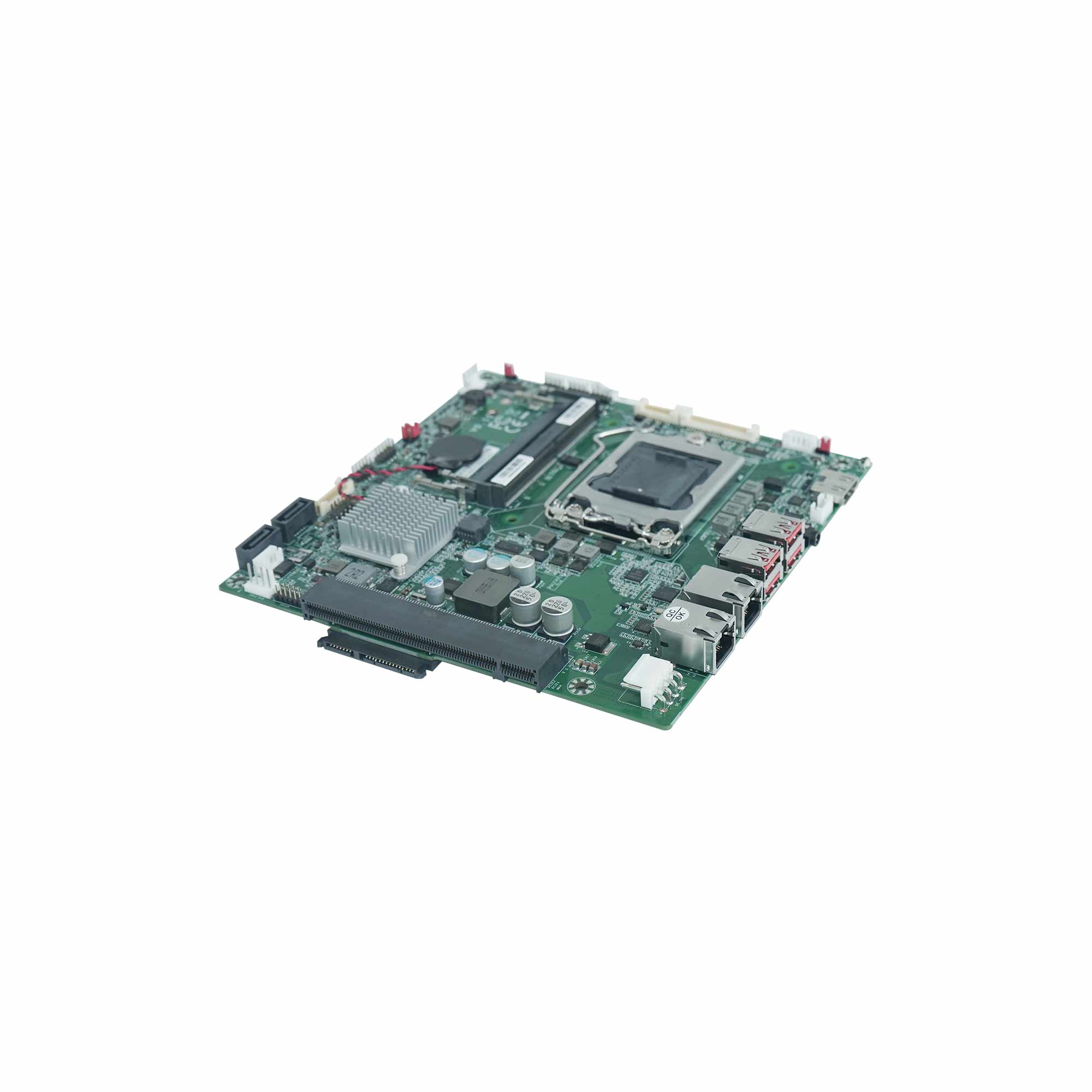

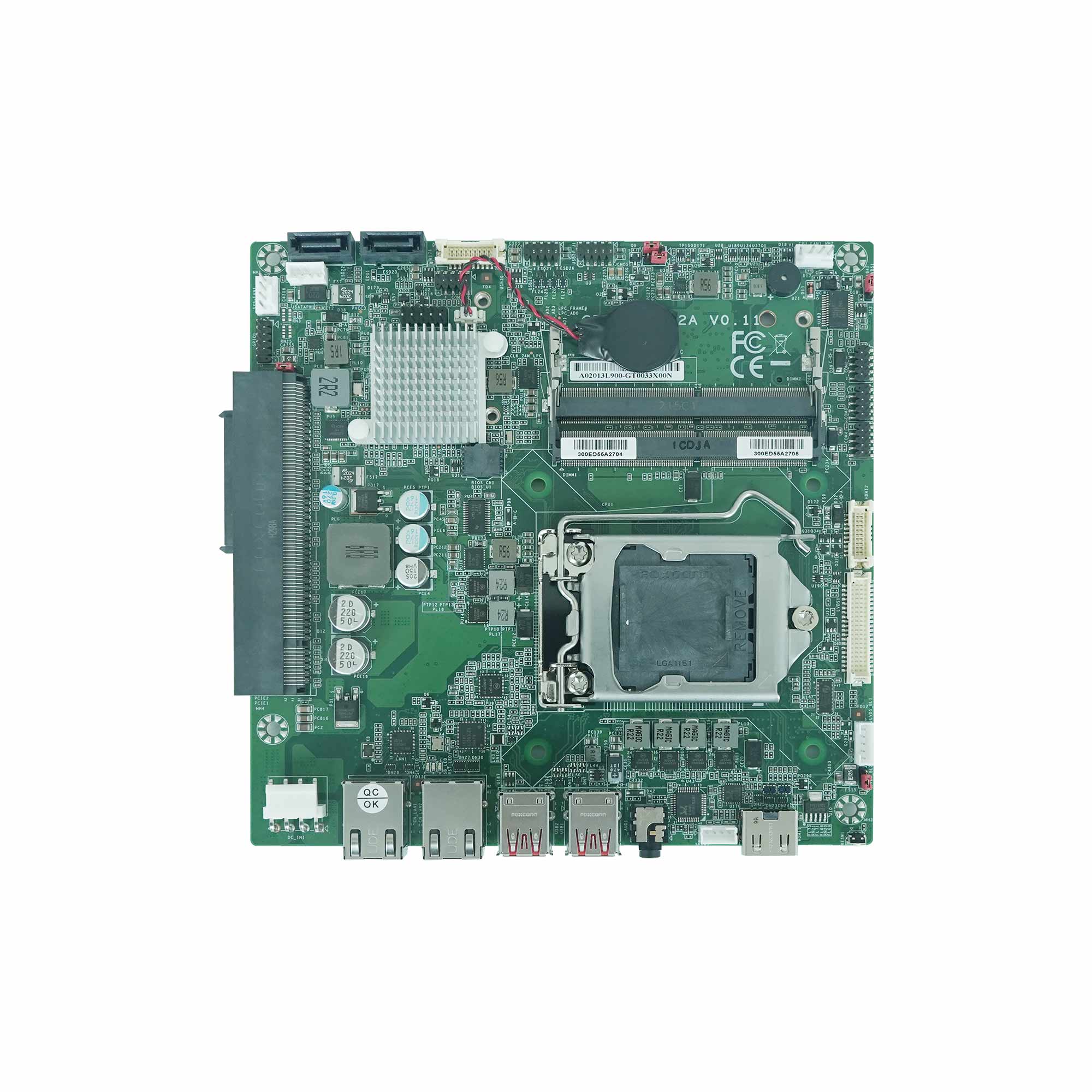

Mini-ITX工业主板 CEB-Q37I-D100

Intel^®8/9代酷睿 i7/i5/i3/奔腾^®/赛扬^®处理器, 功耗最高支持到65W
双通道2插槽 DDR4 SODIMM 2400/2666MHz, 高达64GB
支持2xHDMI,LVDS & eDP三屏异显
支持双Intel GbE LAN, USB3.0, 8bits GPIO
支持1个RS232/422/485和3个RS232串口
海岸线USB端口支持USB SR Pro技术（4个USB3.2Gen2都支持）
2 x SATA 3.0, 1 x M.2 2280

产品介绍
详细参数
产品型录
驱动程序

产品介绍：

Intel H110 Chipset, 2 x LAN, VGA/HDMI/LDVS, 10 x COM, 9 x USB, PCIe, Mini-PCIe, M.2, Mini-ITX MB

处理器 Processor	Intel^® 8th/9th Gen Core ™ i7/i5/i3/Pentium^®/Celeron^® Processor, TDP up to 65W
芯片组 Chipset	Intel^®Q370
内存 Memory	2 x DDR4 2400/2666MHz SODIMM, Max Memory Size up to 64 GB
存储 Storage	2 x SATA 3.0 1 x M.2 2280 (PCIEX4 NVME+SATA SSD)
显示 Display	Intel^® UHD Graphics 610/630
网口 Ethernet	1 x Intel^® i219-LM GbE（10/100/1000 Mbps）, 1 x Intel^® i226V (10/100/1000/2500Mbps)
音频 Audio	Realtek^® ALC888S/ALC897 HD Audio codec, supports 5.1-channel
BIOS	AMI UEFI BIOS

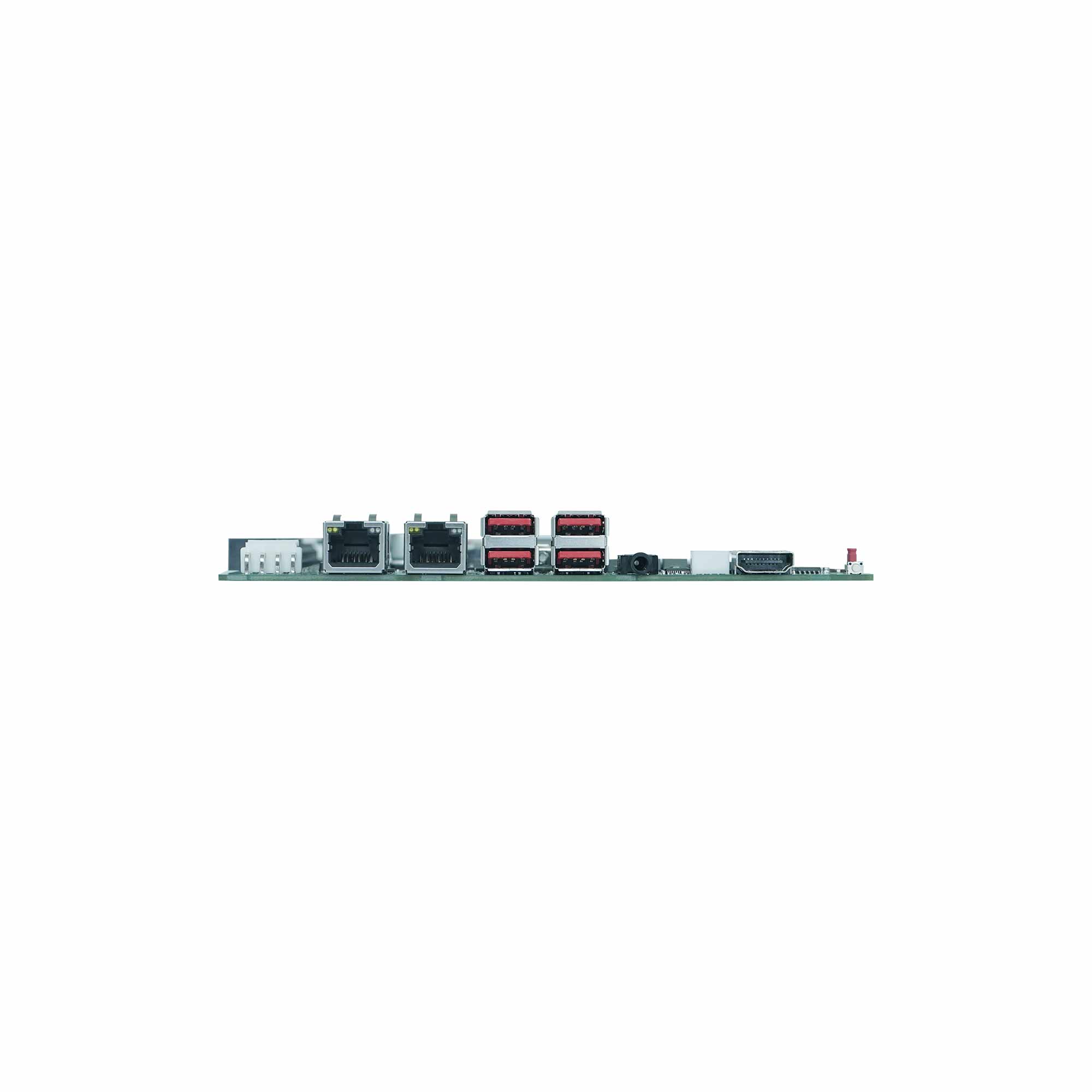

外部接口 Rear I/O	1 x HDMI 1.4, max resolution up to 3840 ×2160@30Hz 4 x USB3.2 Gen2(10Gbps, Support Ennoconn USB SR Pro Technology) 2 x RJ45 1 x Line out&Mic in (2 in 1)
内部接口 Internal I/O	1 x LVDS/eDP: LVDS max resolution up to 1920 x 1200@60Hz,eDP up to 4096x2304@24Hz(LVDS 与eDP 二选一） 1 x HDMI 1.4, max resolution up to 3840 ×2160@30Hz 3 x RS232, 1xRS232/422/485 2 x USB3.2 Gen1 (5Gbps), 4 x USB2.0 1 x Speaker(L&R)(8Ω2W) 1 x CPU Fan, 1 x System Fan 1 x 8bit GPIO 1 x SIM Card 1 x FP(power button, power led, reset, HDD led)
扩展接口 Expansion	1 x PCIe3.0 X16(The default 90-degree vertical is not selectable) 1 x M.2 2242&3052 colay Key-B (PCIe3.0 X1, USB2.0) for 4G/LTE module(with SIM slot) 1 x M.2 2230 Key-E (PCIe3.0 X1, USB2.0）for WiFi/BT module 1 x M.2 2280 Key-M (PCIe3.0 X4, SATA3.0) for NVME/SATA SSD
环境 Environment	操作温度 Operation Temp.: 0℃ ~ 60℃ 存储温度 Storage Temp: -40℃ ~85℃ 操作湿度 Operation Humidity: 10% ~ 95% , 非凝结状态 Non-condensing 存储湿度 Storage Humidity: 5%~95%, 非凝结状态 Non-condensing
电源输入 Power Input	12~36V DC IN
尺寸 Dimensions	170 x 170 mm (6.75" x 6.75")
操作系统 OS	Windows 10, Linux
