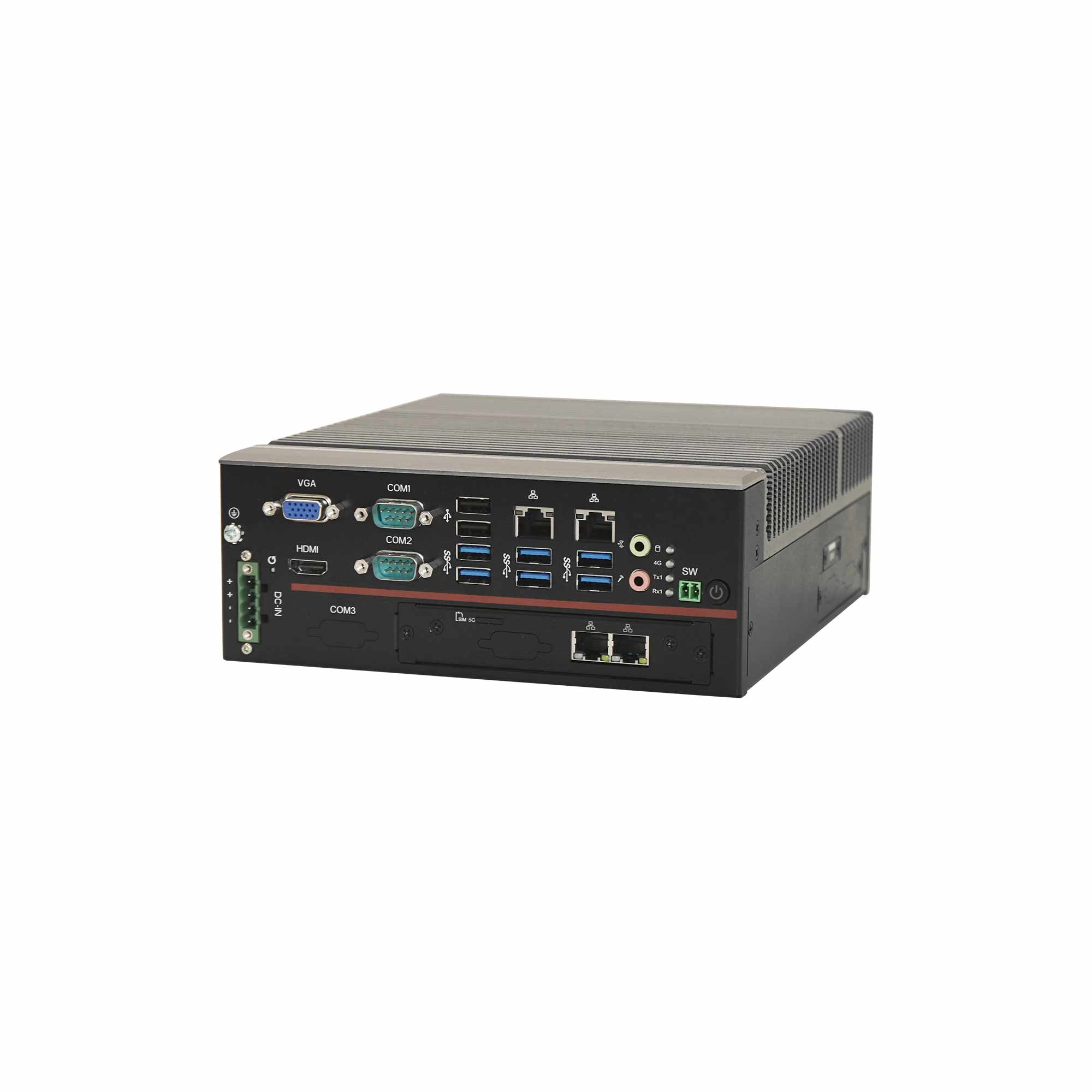

嵌入式工业电脑 CES-EQ47-DXXX

  • 采用Core ™ i /Celeron®processor系列LGA1200处理器，搭载Q470E芯片组
    双通道DDR4 2666/2933, 最大支持64GB
    2个千兆网口
    VGA, HDMI异步双显
    2 x 2.5寸HDD/SSD支架
    1 x Mini-PCIe, 1 x M.2 2230 WiFi卡槽及1 x M.2 2242扩展槽
    PCIe X16, PCIe X1及PCI扩展插槽
    标准19-24V DC电源输入

    • 产品介绍
    • 详细参数
    • 产品型录
    • 驱动程序

    产品介绍：

    采用Core ™ i /Celeron®processor系列LGA1200处理器，搭载Q470E芯片组










    系统 System
    芯片组 Chipset Q470E chipset
    内存 Memory DDR4 2666/2933, 2 x SO-DIMM Slot, (up to 32GB per socket)
    图形 Graphics Core i: Intel®HD Graphics 630, 支持DirectX 12 Pentium/Celeron: Intel®HD Graphics 610, 支持DirectX 12
    存储 Storage 2 x 2.5" SATA 3.0 HDD/SSD Bay，Raid 0/1 1 x M.2 2242 SSD slot 1 x mSata 1 x M.2 2280 SSD slot[1]
    操作系统 OS Windows 10, Ubuntu20.04
    看门狗定时器 Watchdog Timer Programmable 255 levels timer interval, from 1~255 sec/min
    外部接口 External I/O
    网口 Ethernet 1 x Intel® I219-LM（10/100/1000 Mbps） 1 x Intel® i226-V (10/100/1000/2500 Mbps) 2 x Intel® I210AT（10/100/1000 Mbps)[1]
    显示 Video 1 x HDMI: 最大分辨率4096x2160@ 24Hz 1 x VGA: 最大分辨率1920 x 1200@ 60Hz 1 x DP(optional by internal pin head )
    POE 4 x Intel® I210AT GbE (10/100/1000Mbps)[2] 802.3 af, max TDP 15W for each
    音频 Audio 1 x Audio(Line-out & Mic-in ) ( 芯片888S/897)
    串口 COM 2 x RS-232/422/485 (default RS-232) with auto flow control 4 x RS232 (optional by internal pin head )
    USB 6 x USB3.1 2 x USB3.0 (optional by internal pin head ) 2 x USB2.0 1 x USB3.0 加密狗

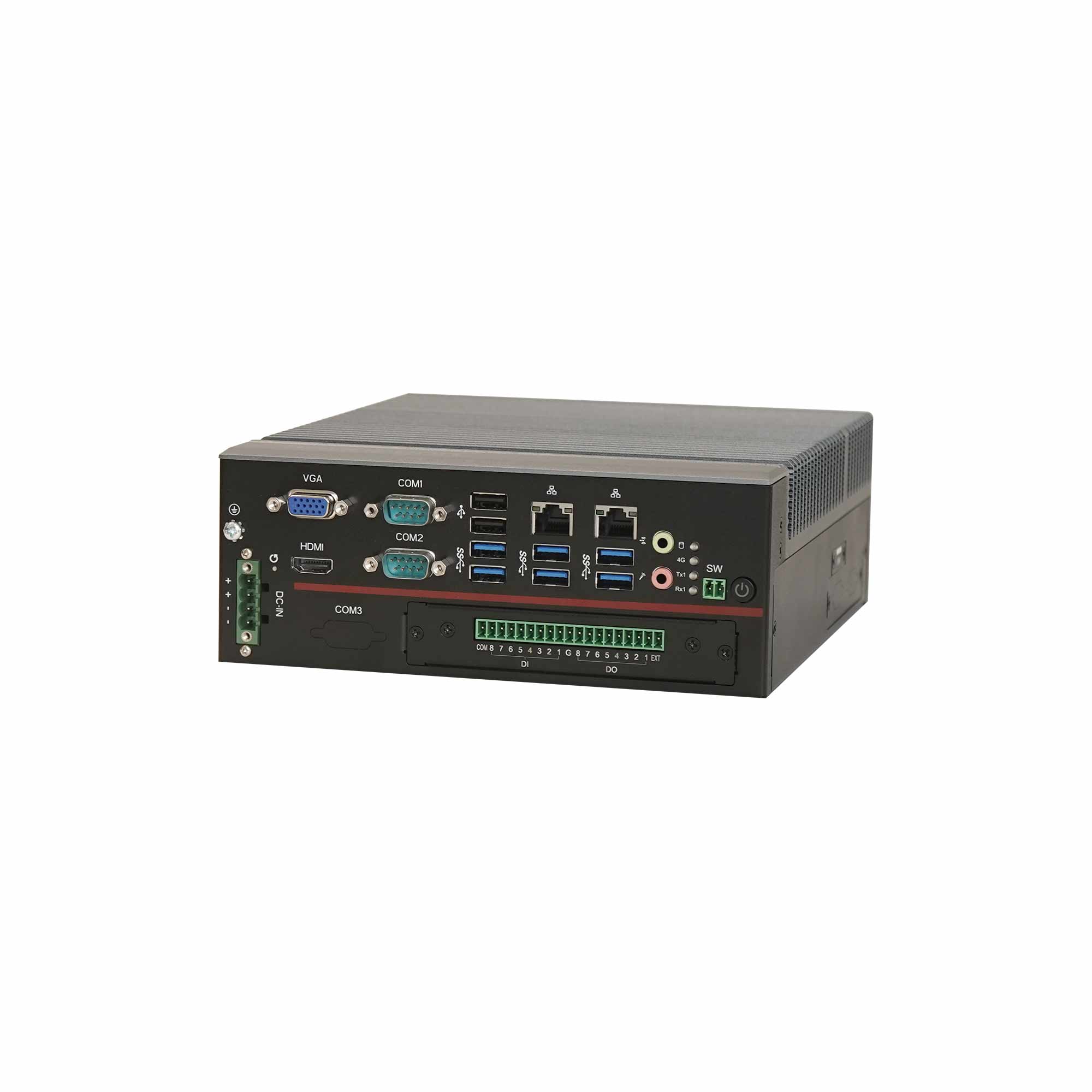

    GPIO 1 x 16bit programmable GPIO (default 3.3V, 5V optional)(optional by internal pin head )
    按钮 Button 1 x Power button, 1 x Reset button
    指示灯 LED 1 x HDD LED 1 x 4G Led 2 x COM1 LED for Rx1 and Tx1
    远程开关 Remote ON-OFF 1 x Remote ON-OFF
    内部接口 Internal I/O
    扩展接口 Expansion 1 x Mini-PCIe slot (PCIe/ USB2.0 signal supported) 1 x E-Key M.2 2230 slot (PCIe signal supported) 1 x M-Key SATA M.2 2242 SSD slot(SATA signal supported) 1 x M-Key 2280 NVMe(PCIe x4 Gen.4 for PCIe SSD), optional SATA[1] 1 x B-Key 3052 slot (USB3.0 signal supported) w/ Nano-SIM[1]
    SIM 卡 1 x SIM Card socket for 3G/4G module 1 x SIM Card socket for 5G module[1]
    环境 Environmental
    操作温度 OperatingTemp. -10℃ ~ 40℃ with 0.7m/s air flow (with 65W CPU and industrial SSD)[3] -10℃ ~ 50℃ with 0.7m/s air flow (with 35W CPU and industrial SSD)[3] 0℃ ~ 30℃ with 0.7 m/s air flow (HDD)
    存储温度 Storage Temp. -40℃ ~ 85℃
    湿度Relative Humidity 5% ~ 95%, 非凝结状态Non-condensing
    振动 Vibration SSD: 5~500Hz, 2Grms operation HDD: 5~500Hz, 1Grms operation
    机械冲击 Shock Operation: 10G@11ms Non-operation: 30G@11ms
    电源 Power
    电源输入 Power Input 19-24V DC, 4-pin phoenix connector
    机构Mechanical
    外观 Housing 铝合金 Aluminum Alloy
    安装方式 Mounting 桌面式 (Desk-Mount), 壁挂式 (Wall-Mount)

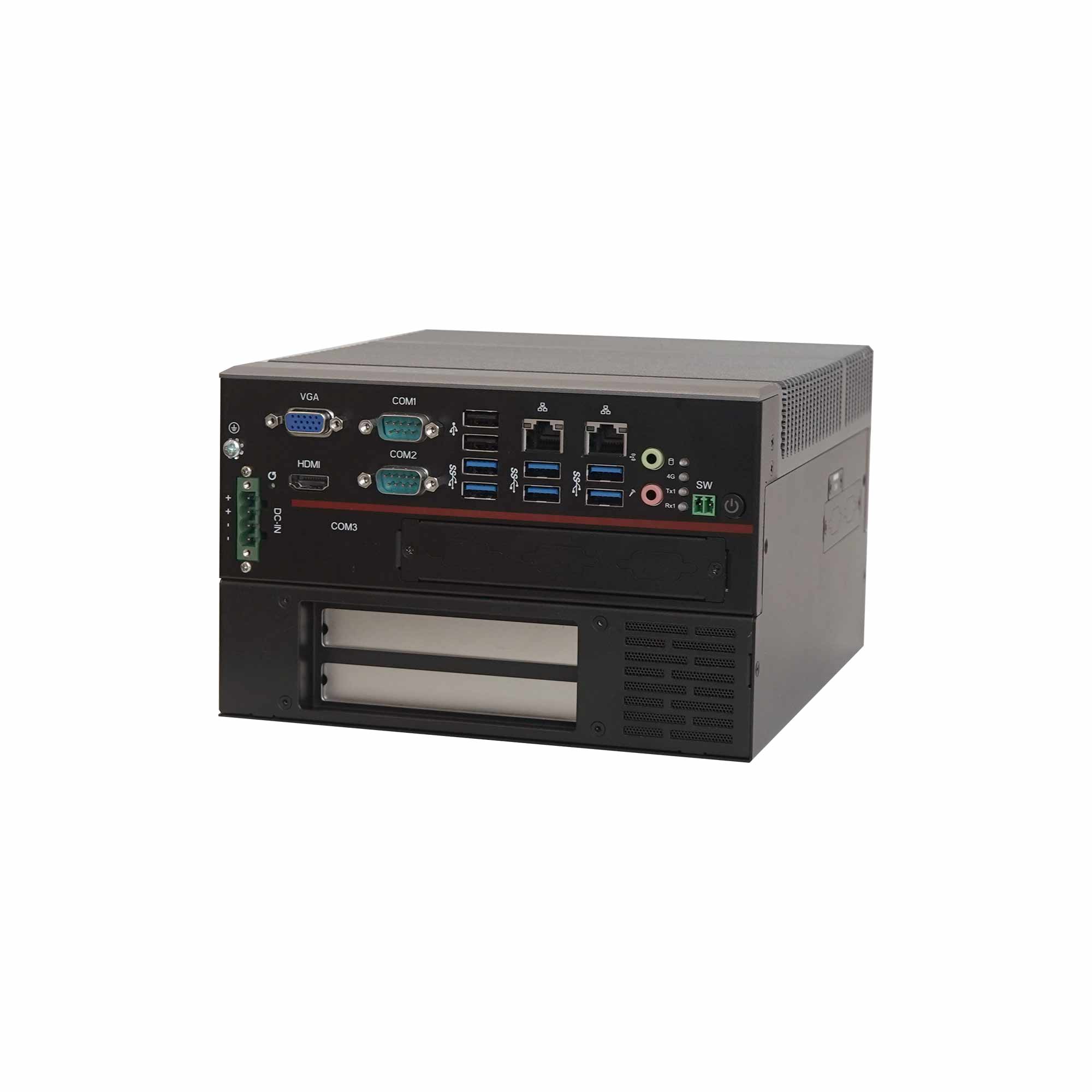

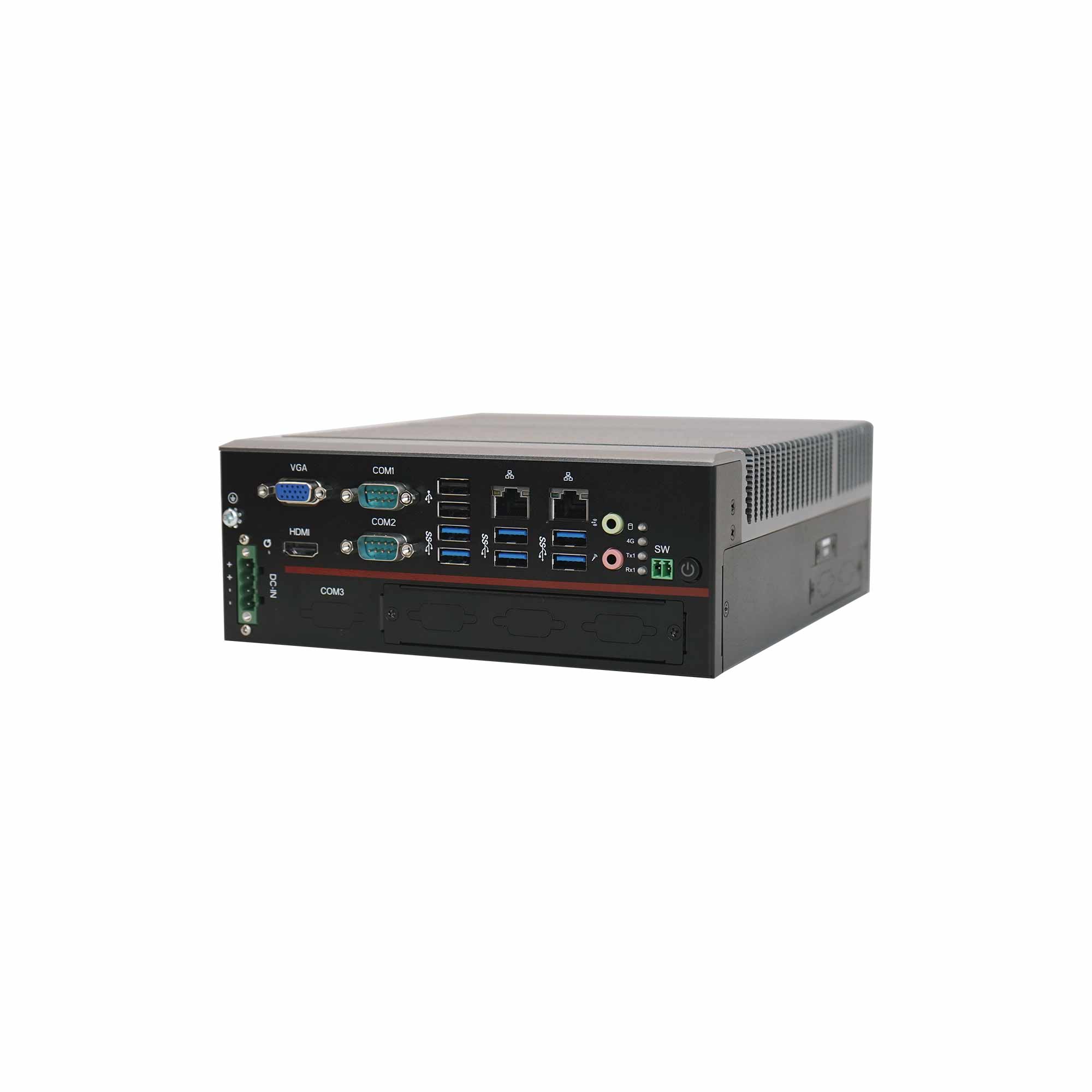

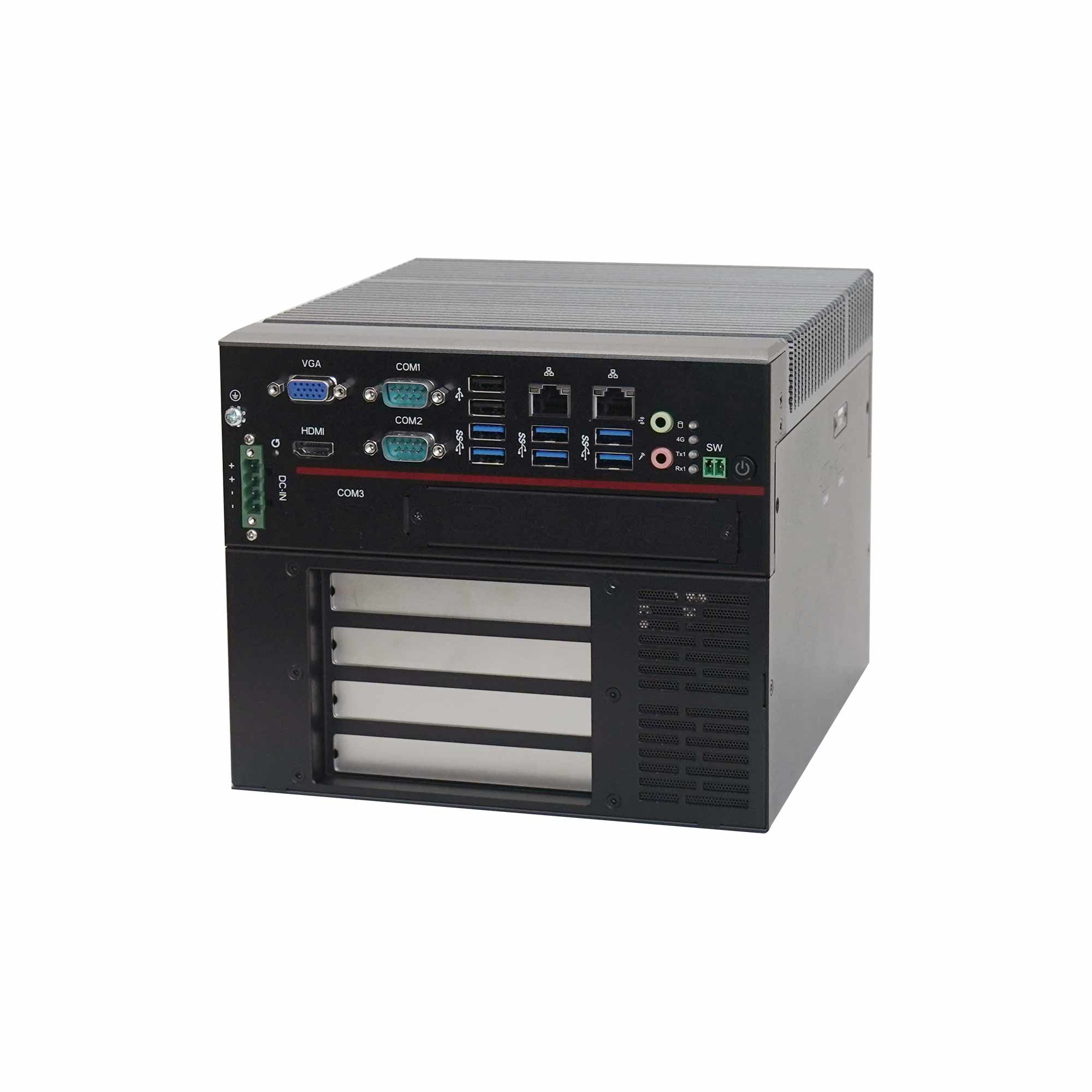

    尺寸 Dimension CES-EQ47-D220: 200 x 230 x 78 mm CES-EQ47-D222: 200 x 230 x 129 mm CES-EQ47-D224: 200 x 230 x 169 mm
    重量 Weight CES-EQ47-D220: 3.5kg CES-EQ47-D222: 3.95kg CES-EQ47-D224: 4.15kg
    认证 Certification
    安规认证 Safety Certification CCC，CE，FCC
    [1]在安装2LAN小卡时可支持 [2]在安装POE网卡时可支持 [3]CPU 睿频打开后表面比较烫，可选配CPU FAN进行散热。
