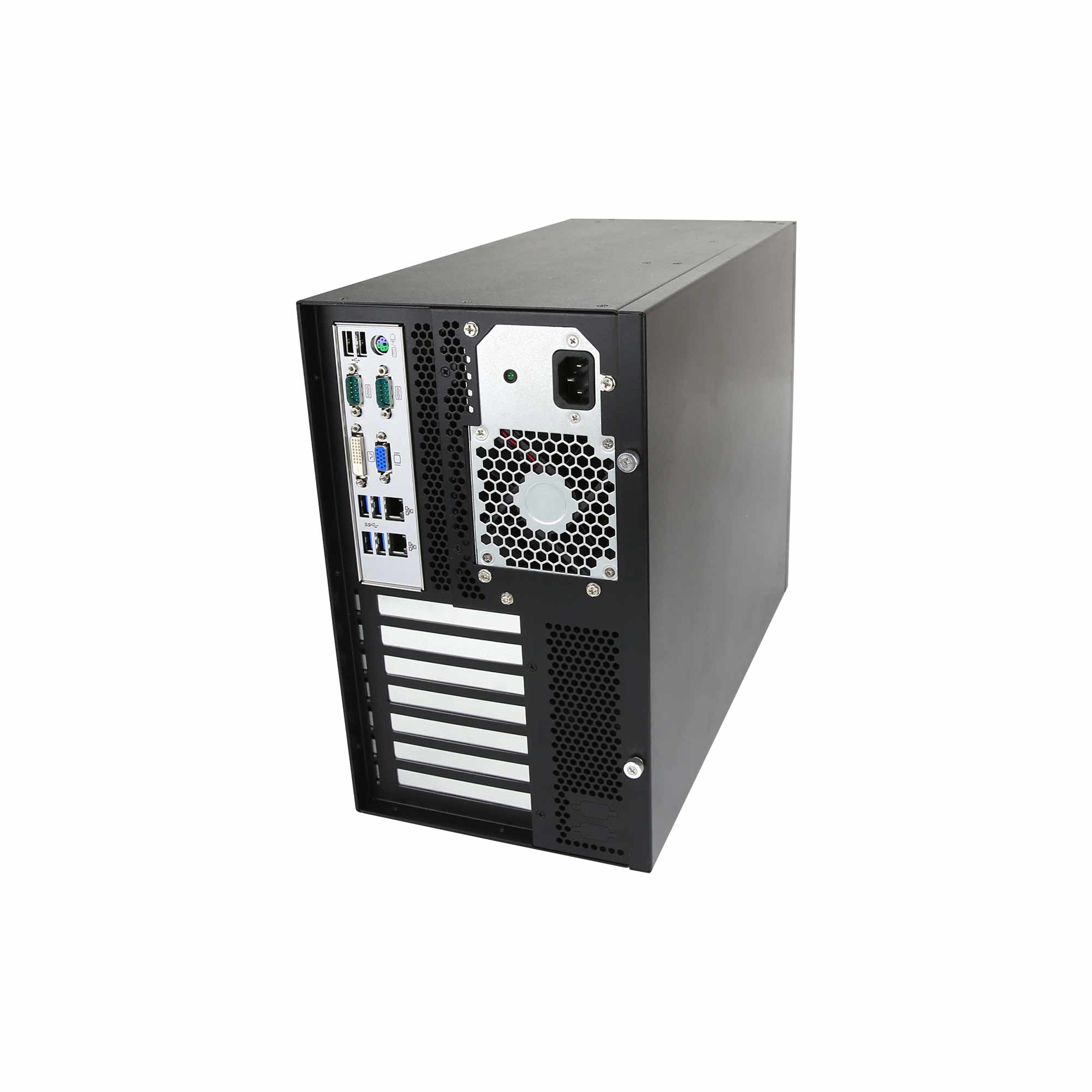

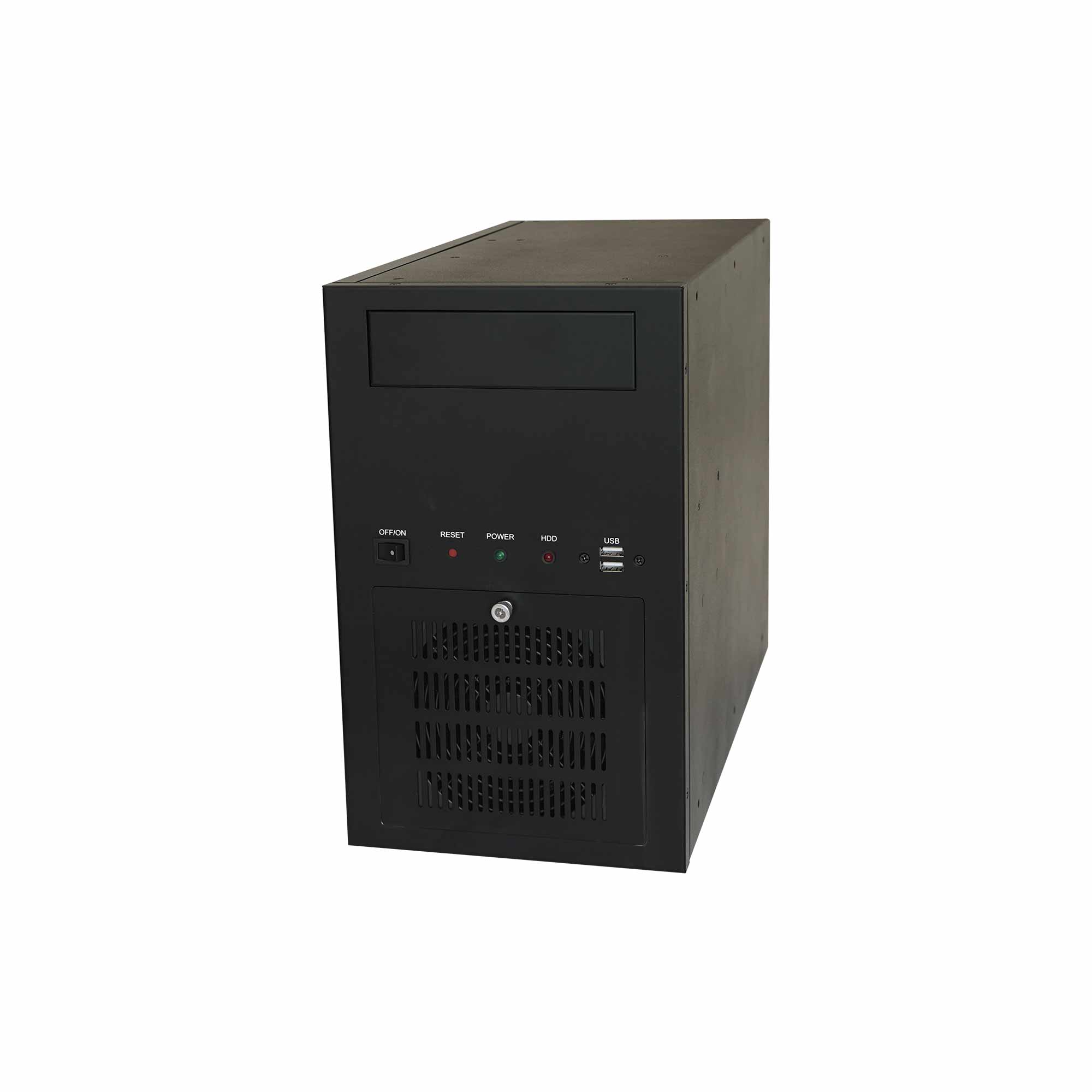

塔式工控机 CEFS-TA22-Q87A

Intel^®4代酷睿 i7/i5/i3/奔腾^®/赛扬^®处理器，功耗最高支援到95W
采用Q87芯片组, 支持RAID 0/1/5
支持双千兆网口
支持VGA、DVI双屏异显
内置PCI,PCIe插槽，支持多种模块扩展
抗震动磁盘架设计，可支持1个5.25寸光驱、2个2.5"SSD、2个3.5"HDD硬盘
前部可访问 USB接口，更易于数据传输
海岸线上的USB端口支持Ennoconn USB SR Pro技术

产品介绍
详细参数
产品型录
驱动程序

产品介绍：

Intel® 4th Core™ i7/i5/i3/Pentium®/Celeron® Processor, LGA1150 Socket, TDP up to 95W

系统 System

处理器 Processor	Intel^® 4th Core™ i7/i5/i3/Pentium^®/Celeron^® Processor, LGA1150 Socket, TDP up to 95W
芯片组 Chipset	Intel^® Q87
内存 Memory	Dual Channel, 4 x U-DIMM Slot, DDR3 (1.5V) 1333/1600MHz, up to 32GB
图形 Graphics	Intel^® HD Graphics, dual display
存储 Storage	5 x SATA3.0, 1 x M.2 2242/2280 (SATA3.0 signal)
操作系统 OS	Windows7/8/10, Linux

外部接口 External I/O

网口 Ethernet	2 x RJ45 Intel i211AT GbE (10/100/1000 Mbps)
显示 Video	1 x DVI-D: max resolution up to 1920 x 1200@60Hz 1 x VGA: max resolution up to 1920 x 1200@60Hz
串口 COM	2 x RS232/422/485 (with auto flow control)
USB	4 x USB 2.0, 4 x USB 3.0(Support Ennoconn USB SR Pro Technology)
PS/2	1 x PS/2(mini-DIN-6)
按钮 Button	1 x Power Button, 1 x Reset Button
指示灯 LED	1 x Power LED, 1 x HDD LED

内部接口 Internal I/O

扩展接口 Expansion	1 x PCIe X 16 (Gen3), 1 x PCIe X 4 (X 1 Link), 1 x PCIe X 4(X 4 Link), 4 x PCI
风扇 FAN	1 x CPU Fan, 2 x System Fan
USB	4 x USB 2.0 (Type-A share USB signal with one USB2.0)
GPIO	1 x 16-bit GPIO
串口 COM	2 x RS232/485, 2 x RS232

环境 Environmental

操作温度 Operating Temp.	0℃ ~ 40℃
存储温度Storage Temp.	-20℃ ~ 60℃
湿度Relative Humidity	5% ~ 95%, 非凝结状态Non-condensing
随机振动 Random Vibration	5~500Hz, 1Grms (HDD)operation
正弦振动 Sine Vibration	5~500Hz, 2G Non-operation
机械冲击 Shock	10G @ 11ms operation
