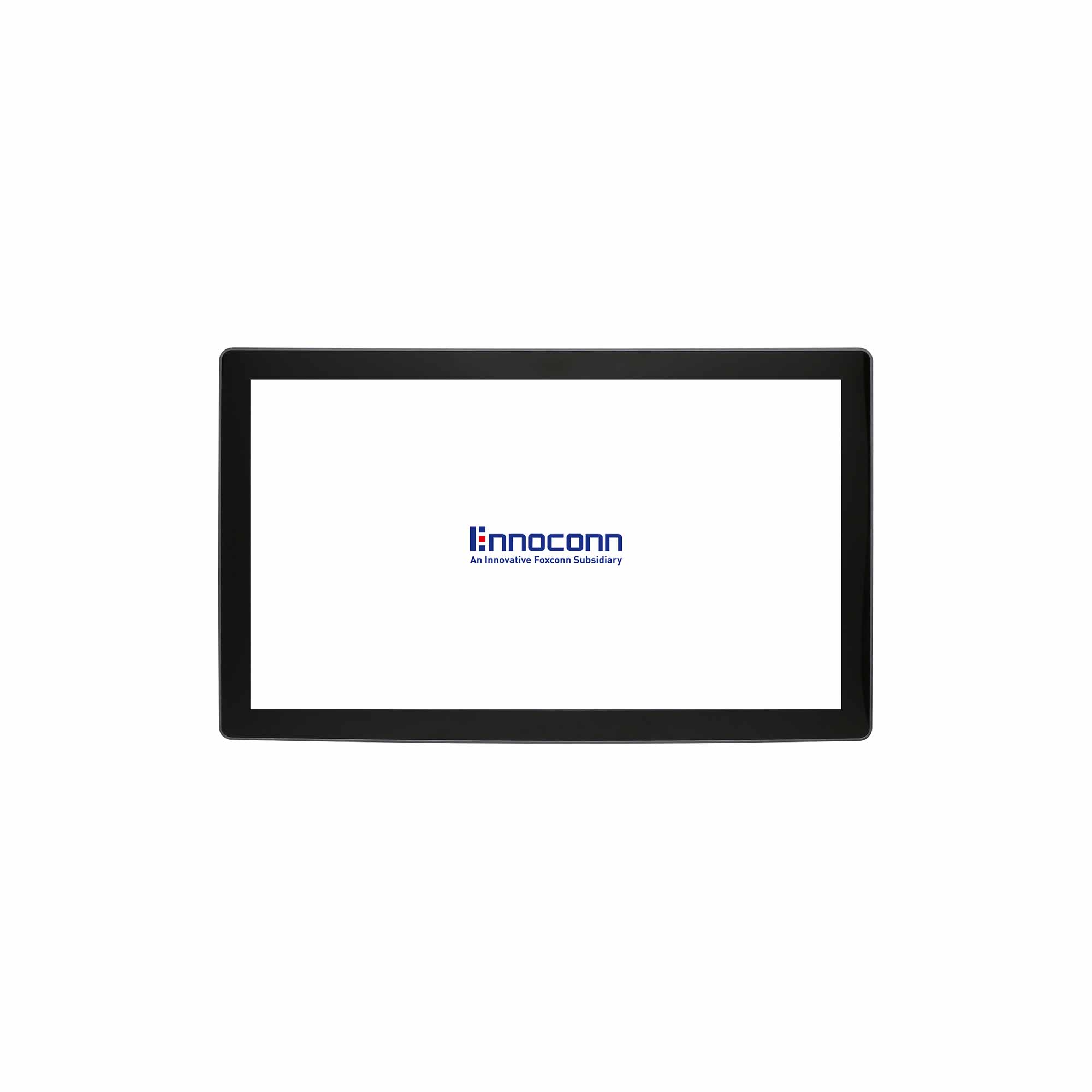

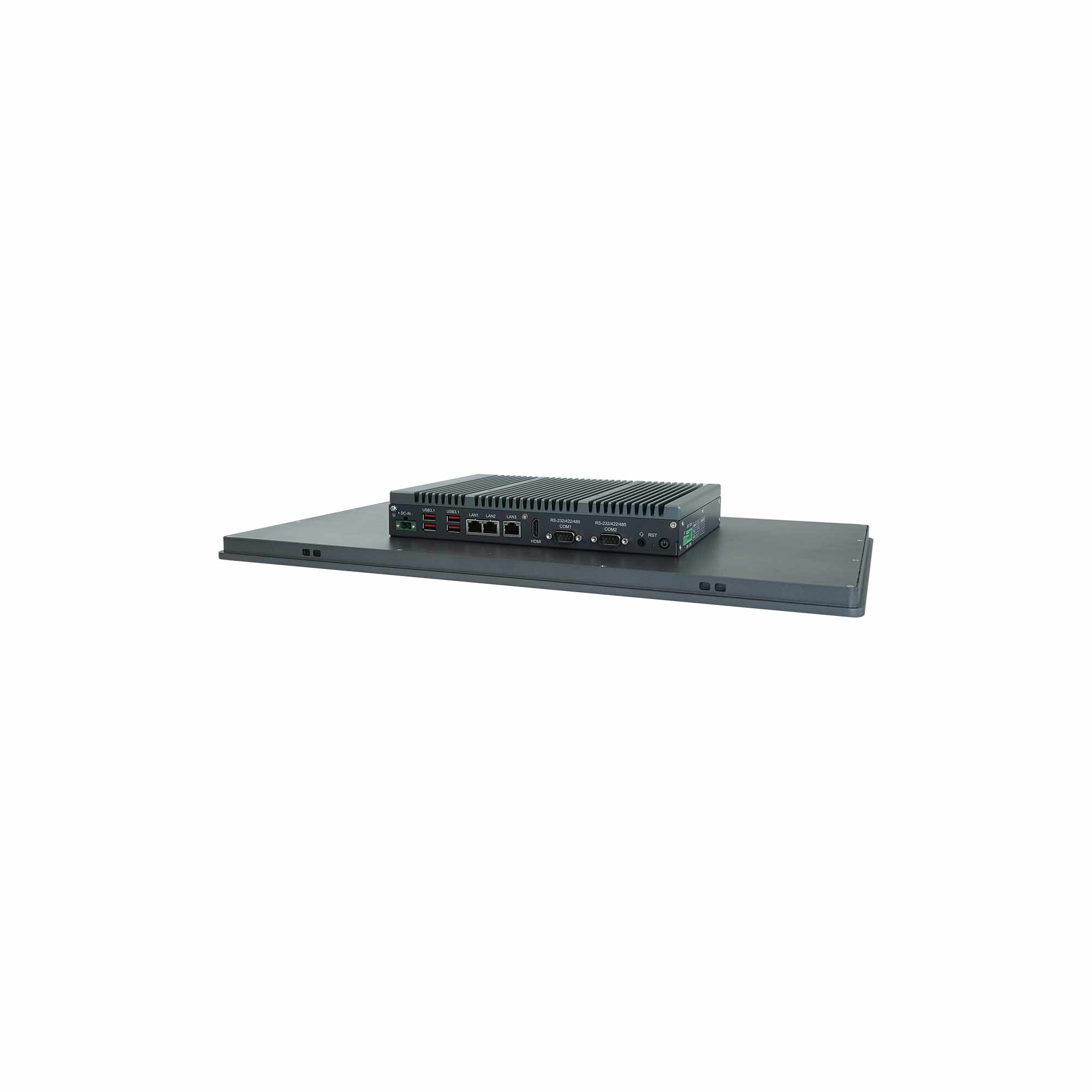

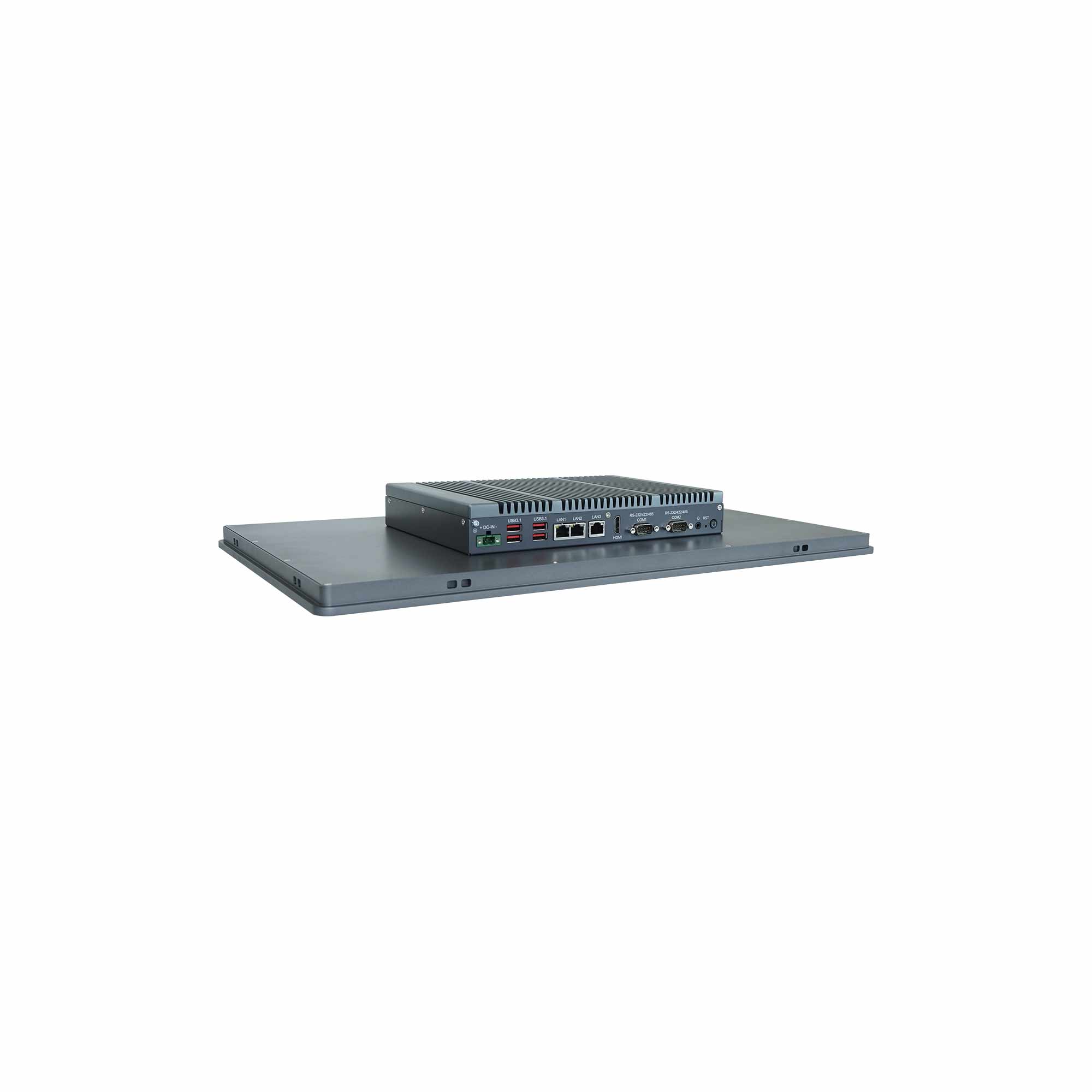

21.5寸工业平板电脑：CEP-2CAP-BT11

板载11代 Intel^® Core™ Tiger lake U i7/i5/i3 处理器
21.5英寸 LED背光显示屏，前面框支持IP66防护等级
铝合金的机身使其轻薄、坚固稳定、散热效果更好
工业等级五线全平面电阻触摸屏或10点投射式电容触摸屏
内置Mini-PCIe/M.2 2230/M.2 2242 支持多种模块扩展
支持三个千兆网口
支持10-36V DC-IN，可锁附凤凰端子接口
支持远程开关
产品外壳接地保护
内置2个3W 4Ω Speaker
内置1 x 2.5寸HDD/SSD可扩充支架
支持标准VESA及嵌入式安装方式

产品介绍
详细参数
产品型录
驱动程序

产品介绍：

工业无风扇触摸一体机，采用21.5" 全平面五线电阻屏，板载11代 Intel® Core™ Tiger lake U i7/i5/i3 处理器

CEP-21xW-TGLU

系统 System

处理器 Processor	i3-1115G4 3.0G (2 Cores, 6M Cache, up to 4.1GHz) i5-1135G7 2.4G (4 Cores, 8M Cache, up to 4.2GHz) i7-1165G7 2.8G (4 Cores, 12M Cache, up to 4.7GHz) i5-1145G7E 1.5G (4 Cores, 8M Cache, up to 4.1GHz)
内存 Memory	1 x DDR4 3200 MHz SO-DIMM, up to 32 GB
存储 Storage	1 x 2.5" SATA3.0 HDD/SSD 1 x M.2 2242 SSD slot
图形 Graphics	Intel^® UHD Graphics for 11th Gen, Intel^® Processors & Intel^®Iris^® Xe Graphics
操作系统 OS	Windows 10, Linux
看门狗定时器 Watchdog Timer	Programmable 255 levels timer interval, from 1~255 sec/min

显示屏 Display

尺寸 Size	21.5 inches
分辨率 Resolution	1920(H) x 1080(V)
屏幕宽高比 Ratio	16:9
亮度 Brightness	250 nits
可视角 Viewing Angle	CR ≥ 10, 89° (T)/89° (B) 89° (L)/89° (R)
对比度 Contrast Ratio	1000
背光 Backlight	LED Backlight
背光寿命 Backlight Lifetime	30000Hrs

触摸屏 Touchscreen

触摸屏 Touch Type	10 点投射式电容屏 P-cap Multi-Touch or 全平面五线电阻屏 5-Wire Resistive Touch
触击 Touch	35,000,000 times

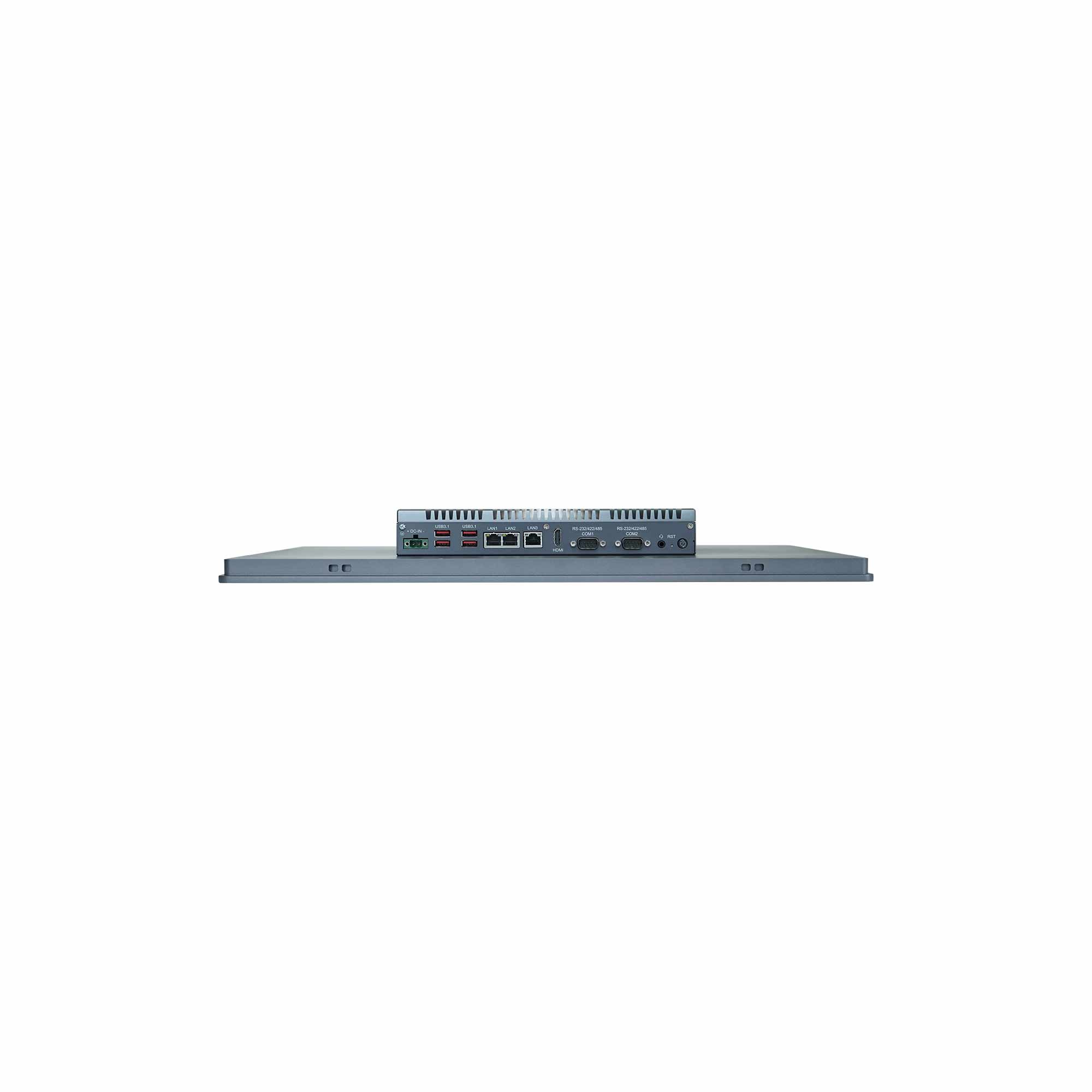

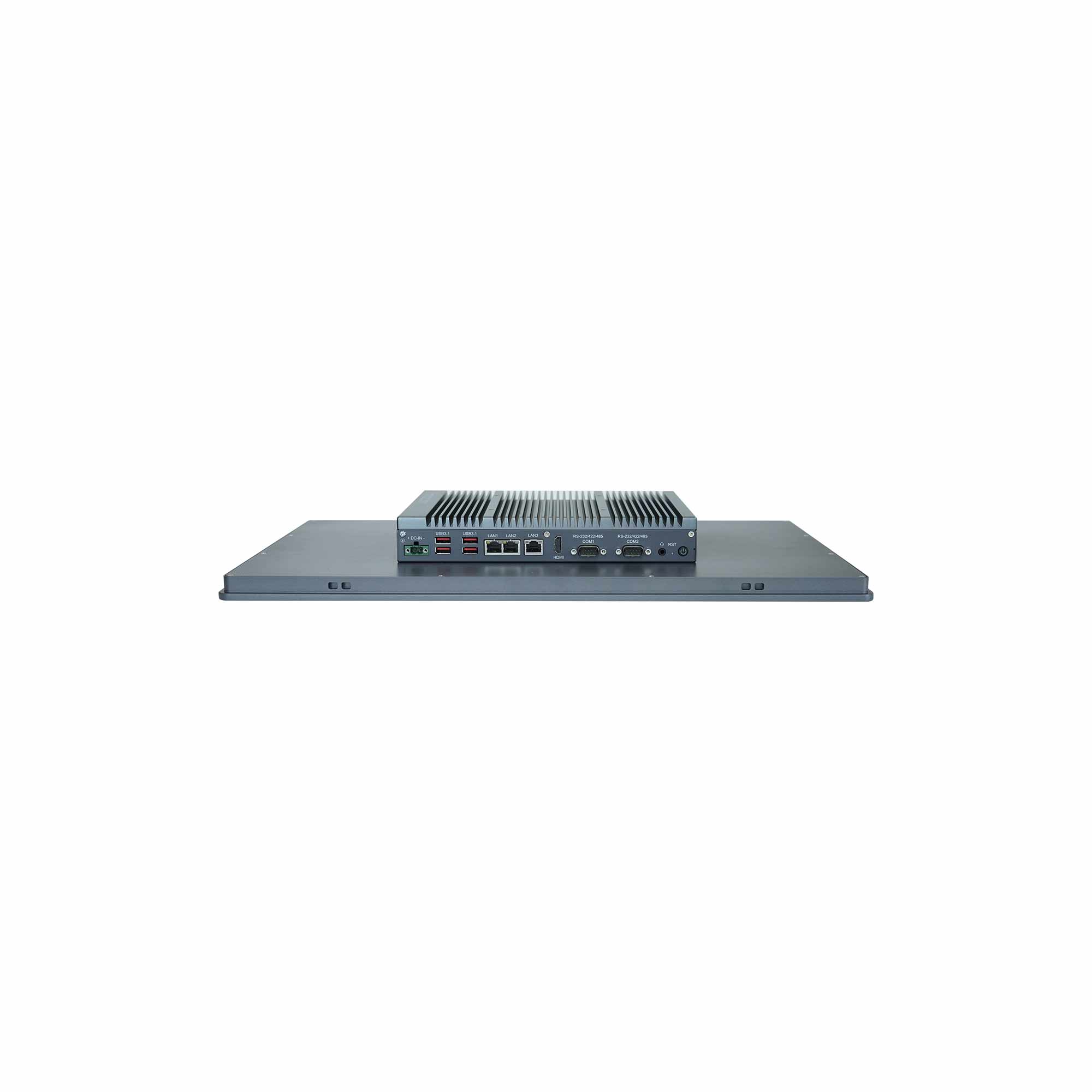

外部接口 External I/O

串口 COM	2 x RS232/422/485 (COM1/2) with DB9 2 x RS232/RS485, 2 x RS232 with 12PIN Phoenix connector
USB	4 x USB 3.1
网口 Ethernet	1 x RJ45 Intel^® I226V Gbe (10/100/1000 Mbps) 2 x RJ45 Intel^® I210-AT Gbe (10/100/1000 Mbps)
显示 Video	1 x HDMI (up to 4096 x 2304@60Hz)
音频 Audio	1 x Audio(Line-out&Mic-in 2 in 1), ALC888S 2 x Speaker 4Ω3W
重置Reset	1 x OS reset
开关按键Power bottom	1 x Power button W/LED( System 上电 -LED OFF/Power ON-LED ON/Power OFF-LED OFF)
远程开关 Remote ON-OFF	1 x Remote ON-OFF
电源输入 Power Input	1 x Power Connector (2P Phoenix)

内部接口 Internal I/O

扩展接口 Expansion

1 x Mini-PCIe (PCIe/USB2.0 signal supported) 1 x M.2 Key-E 2230 slot (WiFi +BT supported) 1 x SIM socket 1 x 8Bit GPIO

机构 Mechanical

前框 Front Panel	铝 Aluminum
铝挤 Heat-Sink	铝 Aluminum
底板 Rear Cover	铁 SECC
安装方式 Mounting	Panel Mount, Wall and VESA-mount (100 x 100mm)
尺寸 Dimension	528.2(W) x 321.9(H) x 59(D)mm
建议开孔尺寸Cut Out	520.2 x 313.9mm
重量 Weight	7.14Kg

环境 Environmental

操作温度 Operation Temp.	-10℃ ~ 50℃ (SSD), 0℃ ~ 40℃ (HDD)
存储温度 Storage Temp.	-40℃ ~ 70℃
湿度 Relative Humidity	5% ~ 95%, 非凝结状态 Non-condensing
随机振动 Random Vibration	5~500Hz, 1Grms (HDD)operation, 5~500Hz, 2Grms (SSD)operation
正弦振动 Sine Vibration	5~500Hz, 2G Non-operation
机械冲击 Shock	10g 11ms operation, 30g 11ms Non-operation
前面板防护 Ingress Protection	Front panel IP66
