嵌入式无风扇工业电脑：CES-RN30(N97)(N10)-W44A

Intel^® Core™ i3-N305(6M Cache,up to 3.8GHz)
Intel^® N97(6M Cache,up to 3.6GHz)
Intel^® N100(6M Cache,up to 3.4GHz)
支持1 x SO-DIMM DDR4-3200，最大支持16GB
支持4个千兆网络
支持DP/HDMI 扩展同步于/异步显示/双显
支持M.2 SSD，M.2 WiFi, Mini-PCIe，3052 5G
10~36VDC

产品介绍
详细参数
产品型录
驱动程序

产品介绍：

嵌入式无风扇工业电脑, 支持Intel® Core™ i3-N305(6M Cache,up to 3.8GHz)；Intel® N97(6M Cache,up to 3.6GHz)；Intel® N100(6M Cache,up to 3.4GHz)

嵌入式无风扇工业电脑

嵌入式工控机

嵌入式工业电脑

系统 System

处理器 Processor	Intel^® Core ™ i3-N305(6M Cache,up to 3.8GHz) Intel^® N97(6M Cache,up to 3.6GHz) Intel^® N100(6M Cache,up to 3.4GHz)
内存 Memory	1 x SDRAM DDR4 3200 MHz (max. 16G)
图形 Graphics	Intel^® Iris^® Xe graphics, up to 96 graphics execution units (EU)
存储 Storage	1 x M.2 2242
操作系统 OS	Windows 10, Ubuntu22.04
看门狗定时器 Watchdog Timer	Programmable 255 levels timer interval, from 1~255 sec/min

外部接口 External I/O

网口 Ethernet	1 x RJ45 Intel i210-AT GbE (10/100/1000 Mbps) 3 x RJ45, Intel^® i226-v GbE (10/100/1000 Mbps)
显示 Video	1 x HDMI , up to 4Kx2Kx24bpp@24Hz 1 x DP, up to 4096x2304x36bpp@60Hz
音频 Audio	1 x Audio(Line-out & Mic-in ) ( 芯片888S/897)

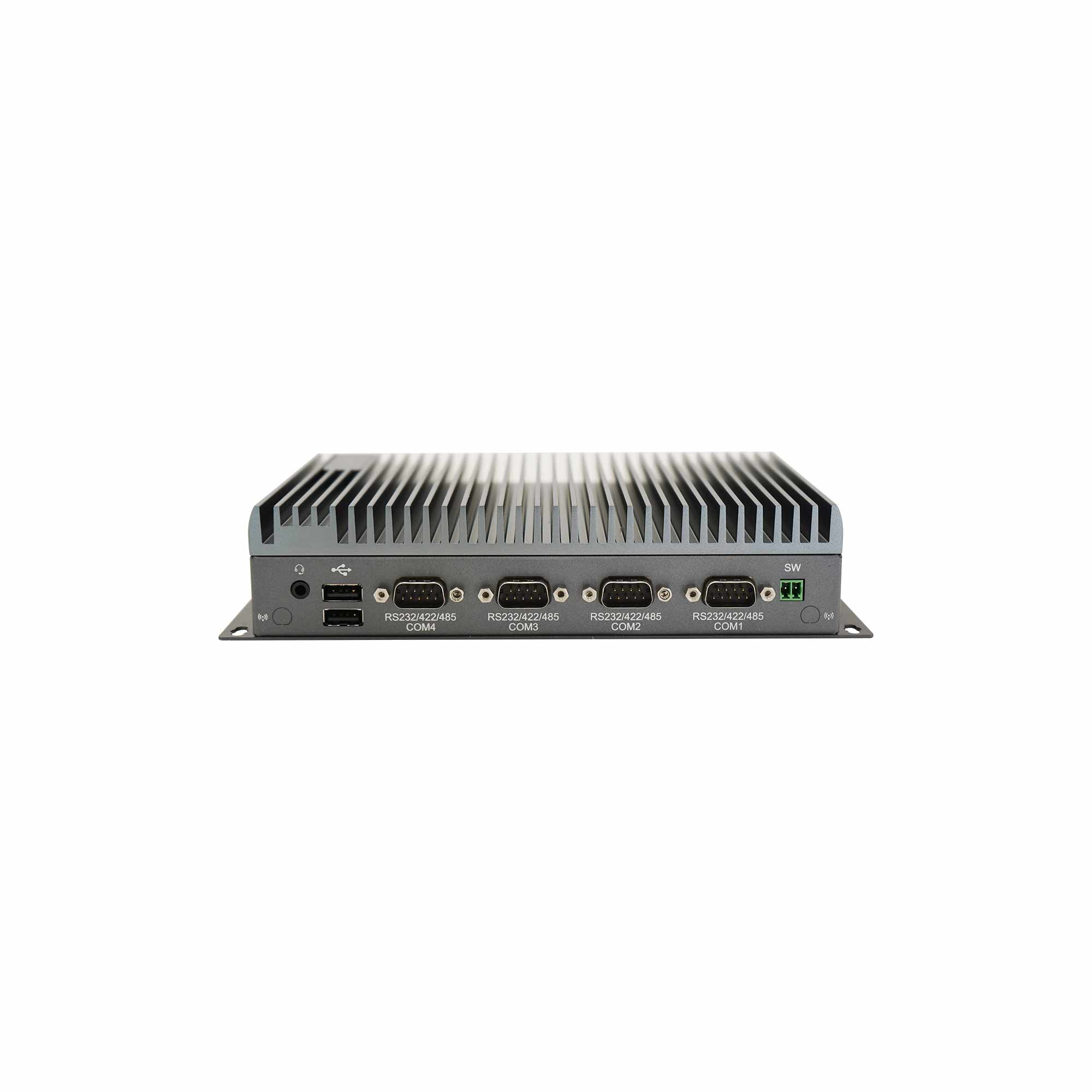

串口 COM	4 x RS-232/422/485 (default RS-232) with auto flow control
USB	2 x USB3.2 Gen. 2 4 x USB2.0
按钮 Button	1 x Power button W/Led
远程开关 Remote ON-OFF	1 x SW

内部接口 Internal I/O

扩展接口 Expansion	1 x mPCIe (PCIe/ USB2.0 signal supported) 1 x 3052 5G (USB3.0 signal supported)
GPIO	1 x 8bit programmable GPIO pin header 【3.3 \| 5V Jump adjustable】
SIM 卡	1 x SIM Card socket for 3G/4G module 1 x SIM Card socket for 5G module
串口	2 x COM232 by Pinhead

扩展模组 Extension module

Extension Module A (optional)

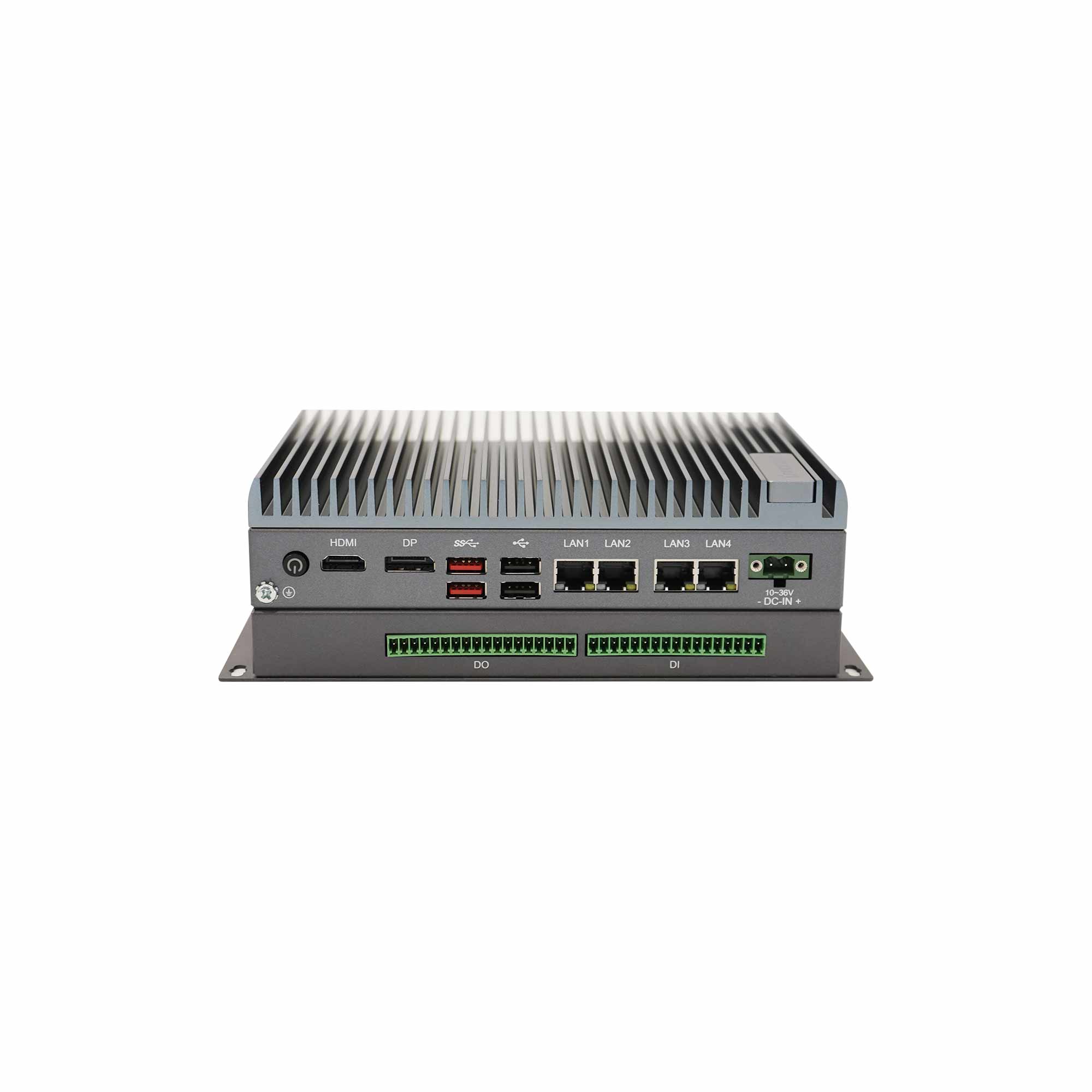

16DI-16DO (1) 输入电压 DC 5-24V ，LPC 方案，理论响应时间≤ 2ms (2) 输入频率≤ 500Hz；隔离等级：8 x 隔离 DI, 8 x 隔离 DO，DI 3000Vrms，DO 2450Vrms (3) 制式切换：兼容 PNP 和 NPN 传感器输入, NPN 和 PNP 可选 , 程式切换； (4) 驱动能力：NPN 最大可达 350mA, PNP 最大可达 500mA

环境 Environmental

操作温度 OperatingTemp.	-20℃ ~ 60℃ (SSD)
存储温度 Storage Temp.	-40℃ ~ 85℃
湿度Relative Humidity	5% ~ 95%, 非凝结状态Non-condensing
振动 Vibration	SSD: 5~500Hz, 2Grms operation
机械冲击 Shock	Operation: 10G@11ms Non-operation: 30G@11ms

电源 Power

电源输入 Power Input

10~36VDC, 2-pin phoenix connector

机构Mechanical

外观 Housing	铝合金 Aluminum Alloy
安装方式 Mounting	Desk-Mount, Wall-Mount, DIN-Rail(optional) VESA-mount (75 x 75mm,100 x 100mm optional)

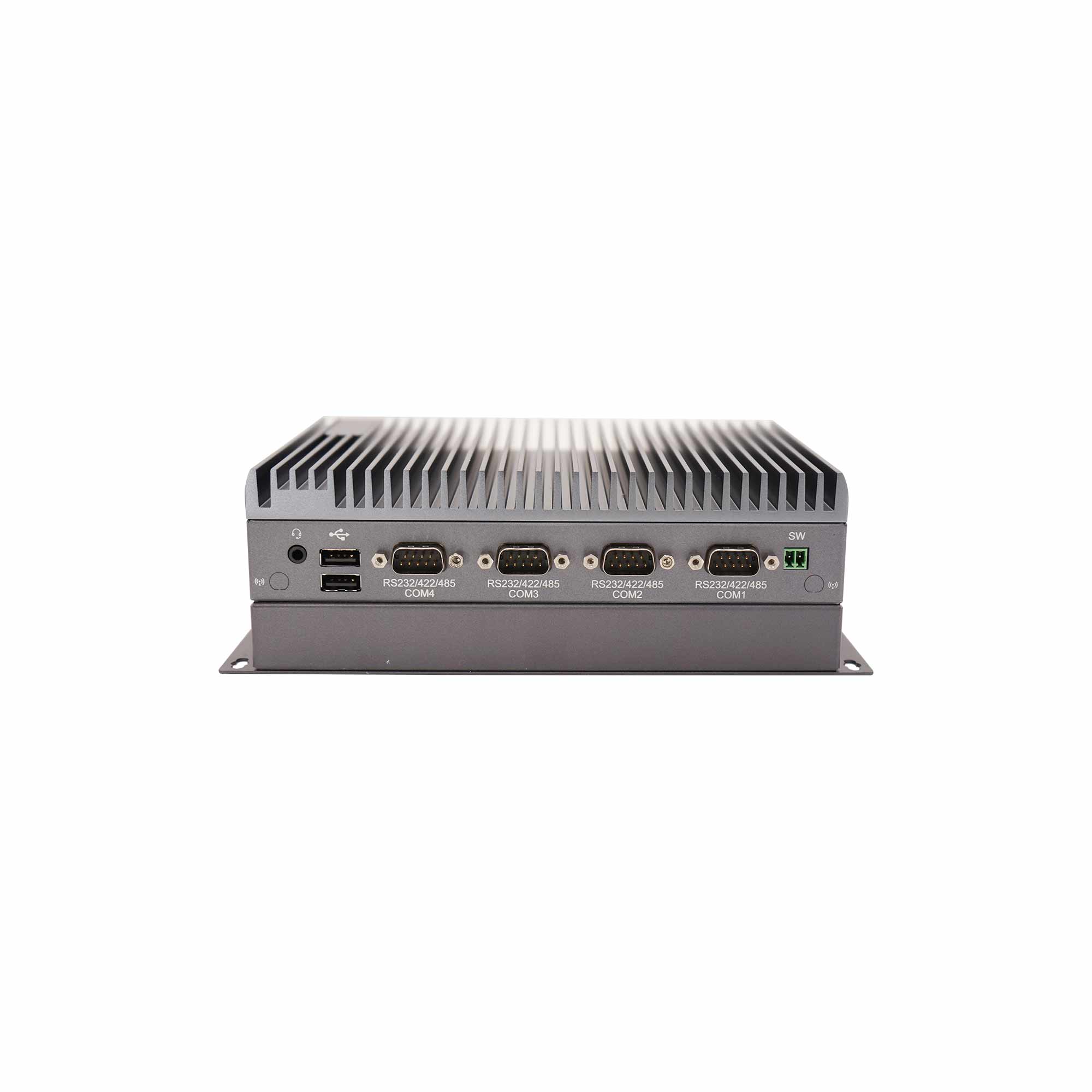

尺寸 Dimension	224 x 140 x 46.2 mm ( 单层基础款) 224 x 140 x 70 mm ( 两槽扩展款)
重量 Weight	1.6 kg

认证 Certification

安规认证 Safety Certification

CCC, CE, FCC
