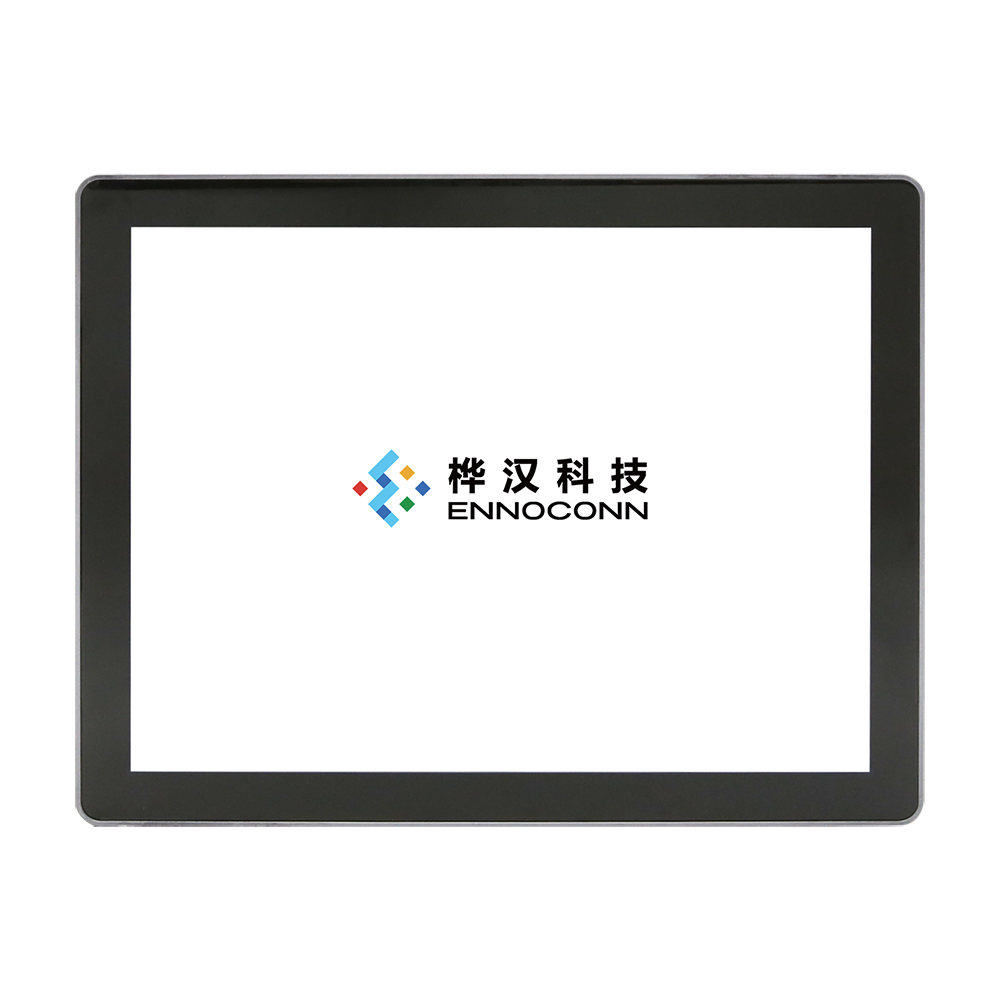

15寸工业平板电脑：CESP-15RS-H11P

Intel^® H110 芯片组，支持 Intel^® 6th Core ™ i7/i5/i3, 处理器（LGA1151）TDP 35W
15英寸LED背光显示屏，前面框支持IP66防护等级
采用工业等级全平面五线电阻屏
采用铝合金与镀锌板结构设计，坚固稳定、散热效果更好
内置24V DC-IN 隔离电源，可锁附凤凰端子接口
内置2个3W 4Ω 喇叭
支持四个千兆网口
支持4个全功能串口，带浪涌保护（+/-2KV）
支持扩展WIFI/蓝牙/4G功能
支持远程开关
支持标准VESA及嵌入式安装方式
产品外壳接地与隔离保护, 测试标准遵循IEC 61850-3 EMS Level 3

产品介绍
详细参数
产品型录
驱动程序

产品介绍：

工业无风扇触摸一体机，采用15寸全平面五线电阻屏， Intel® H110 芯片组，支持 Intel® 6th Core ™ i7/i5/i3, 处理器（LGA1151）TDP 35W

系统 System

处理器 Processor	Intel^® 6th Core ™ i7/i5/i3, 处理器（LGA1151）TDP 35W
芯片组 Chipset	Intel^® H110 Chipset
内存 Memory	2 x SO-DIMM Slot, DDR4 1866/2133/2400MHz, up to 32GB
存储 Storage	1 x M.2 2242 SSD slot
图形 Graphics	Intel^® HD Graphics 530
操作系统 OS	Windows 7, Windows 10, Linux
看门狗定时器 Watchdog Timer	Programmable 255 levels timer interval，from 1~255 sec/min

显示屏 Display

尺寸 Size	15 inches
分辨率 Resolution	1024(H) x 768(V)
屏幕宽高比 Ratio	4:3
亮度 Brightness	300 nits
可视角 Viewing Angle	80°(T)/80°(B) 80°(L)/80°(R)
对比度 Contrast Ratio	800
背光 Backlight	LED Backlight
背光寿命 Backlight Lifetime	30000Hrs

触摸屏 Touchscreen

触摸屏 Touch Type	全平面五线电阻屏 5-Wire Resistive Touch
触击 Touch	35,000,000 times

外部接口 External I/O

串口 COM	4 x RS232/422/485(COM1~4)
USB	4 x USB 3.0
网口 Ethernet	1 x RJ45 Intel^® I219-LM GbE (10/100/1000 Mbps) 3 x RJ45 Intel^® I210AT GbE (10/100/1000 Mbps)
显示 Video	1 x HDMI (up to 4096 x 2304@24hz) 1 x DP (up to 4096x2304@60Hz)
音频 Audio	1 x Audio(Line-out&Mic-in 2 in 1), Realtek^® ALC888S HD Audio codec 2 x Speaker 3W4Ω
开关按键Power bottom	1 x Power bottom W/LED( System 上电 -LED OFF/Power ON-LED ON/Power OFF-LED OFF)
远程开关 Remote ON-OFF	1 x remote off (SW)
电源输入 Power Input	1 x Power Connector (4P Phoenix)

内部接口 Internal I/O

扩展接口 Expansion

1 x M.2 Key-E 2230 slot (WiFi/Bluetooth supported) 1 x Mini PCIE slot 1 x SIM socket 1 x 8 bit GPIO (Pin Header) 2 x RS485 (COM5~6, Pin Header)

机构 Mechanical

前框 Front Panel	铝 Aluminum
铝挤 Heat-Sink	铝 Aluminum
底板 Rear Cover	铁 SECC
安装方式 Mounting	Panel Mount, Wall and VESA-mount (100 x 100mm)
尺寸 Dimension	367.5(W) x 283.5(H) x 71(D)mm
建议开孔尺寸Cut Out	359.5 x 275.5mm
重量 Weight	5.60Kg

环境 Environmental

操作温度 Operation Temp.	-10℃ ~ 50℃ with 0.7m/s air flow (with 35W CPU and industrial SSD) 0℃ ~ 40℃ with 0.7 m/s air flow (with 35W CPU and industrial HDD)
存储温度 Storage Temp.	-40℃ ~ 70℃
湿度 Relative Humidity	5% ~ 95%, 非凝结状态 Non-condensing
随机振动 Random Vibration	5~500Hz, 2Grms (SSD)operation
正弦振动 Sine Vibration	5~500Hz, 2G Non-operation
机械冲击 Shock	10g 11ms operation, 30g 11ms Non-operation
前面板防护 Ingress Protection	Front panel IP66

电源 Power

电源输入 Power Input

标压 24V DC-IN

认证 Certification

安规认证 Safety Certification

CE/FCC/CCC

电磁辐射/安规 EMC&Safety

传导骚扰 CE	GB/T 9254 (Class A) Margin 3dB
辐射骚扰 RE	GB/T 9254 (Class A) Margin 3dB
静电放电抗扰度 ESD	EN 61000-4-2 ± 8 kV Contact Discharge ±15 kV Air Discharge GB/T 17626.2.2006 （IV）级
射频电磁场辐射抗扰度 RS	EN 61000-4-3 80~1000MHz, 10V/m, 80% AM(1KHz) 1400~6000MHz, 3V/m, 80% AM(1KHz) GB/T 17626.3-2006 （III）级
电快速瞬变脉冲群抗扰度 EFT	EN 61000-4-4 ± 2 Kv GB/T 17626.4-2006 （III）级
浪涌抗扰度 Surge	EN 61000-4-5 line to line: ± 1 kV; line to earth: ± 2 kV GB/T 17626.5-2008 （III）级
射频场感应传导抗扰度 CS	EN 61000-4-6 10V GB/T 17626.6-2008 （III）级
工频磁场抗扰度 PFMF	EN 61000-4-8 100A/m; 50Hz GB/T 17626.8-2006 （V）级
脉冲磁场抗扰度	GB/T 17626.9-2011 （V）级
阻尼振荡磁场抗扰度	GB/T 17626.10-2006 （V）级
振荡波抗扰度试验	GB/T 17626.12-2013 （III）级
直流电源输入端口电压暂降、短时中断和电压变化试验	GB/T 17626.29-2006 能承受规定电压暂降100%、持续时间300ms
绝缘电阻 IR Test	DC500V；≥100 MΩ
介质强度 Hipot Test	AC1500V；无击穿和闪络现象
